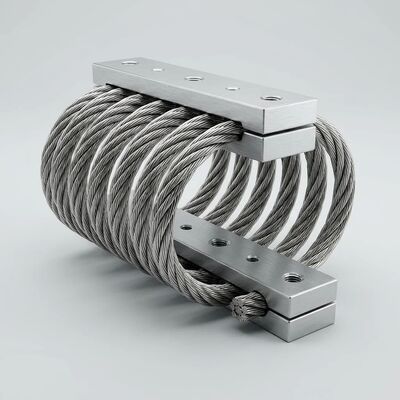

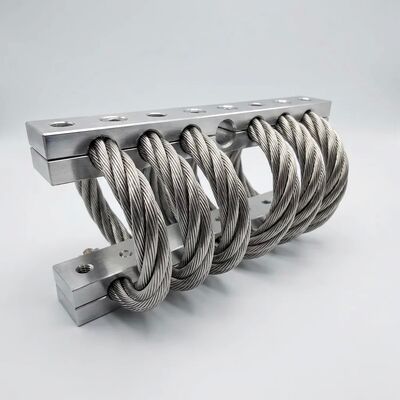

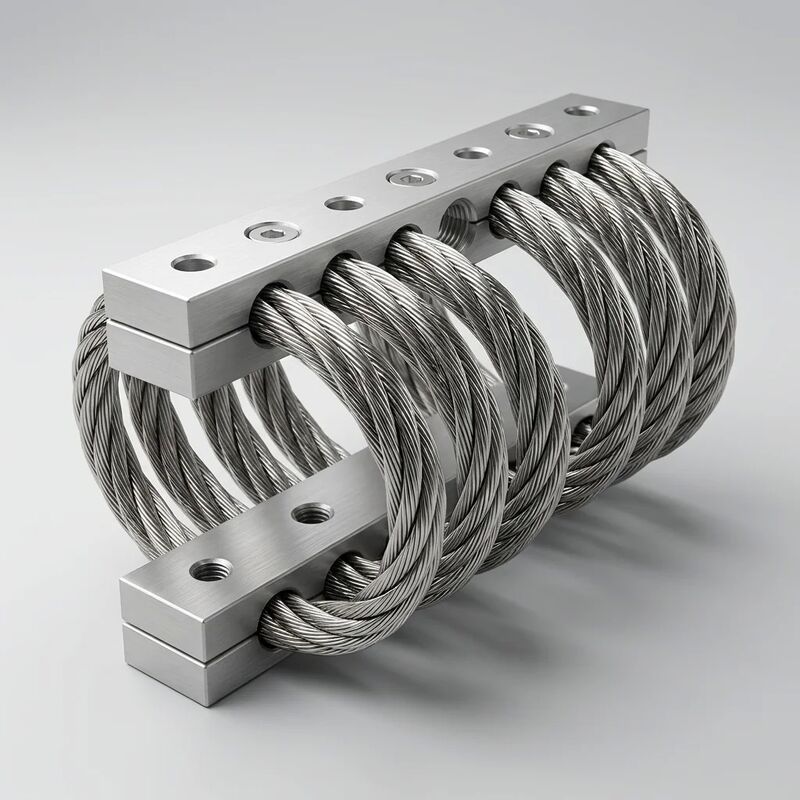

JGX-0956D-110A Isolatore di vibrazione a corda di filo per carico utile su misura con progettazione di bloccaggio a prova di guasto

JGX-0956D-110A Isolatore di vibrazione a corda di filo adattato al carico utile con blocco a prova di guasto

IlJGX-0956D-110AInvece di chiedere al vostro equipaggiamento di adattarsi a un isolante di catalogo, l'isolatore è progettato per adattarsi al vostro equipaggiamento.configurazione della bobina specifica del carico utile- Diametro del filo, numero di bobine, angolo della elica, e preload calcolato dal peso, coordinate del centro di gravità e spettro di eccitazione.blocco meccanico di sicurezzaè integrato direttamente nella struttura di montaggio, garantendo che anche in caso di sovraccarico catastrofico, il carico utile rimanga fisicamente catturato.

Come funziona la sintonizzazione specifica del carico utile

Il processo di configurazione JGX-0956D-110A prevede tre input di dati da parte del cliente:

• Massa del carico utile e posizione CG- il peso totale dell'apparecchiatura più le coordinate x, y e z del centro di gravità rispetto al piano di montaggio;questo determina il carico statico per isolante e la distribuzione della rigidità richiesta su una sospensione multipunto
• Banda di frequenza di eccitazione- le frequenze di vibrazione dominanti generate o ricevute dall'apparecchiatura;la frequenza naturale dell'isolatore è quindi posta almeno √2 sotto la frequenza di eccitazione più bassa per ottenere trasmissibilità inferiore all'unità
• Modello di bullone di montaggio e vincoli di involucro- il diametro del cerchio del bullone o la griglia rettangolare, le dimensioni del filo, l'altezza del vuoto disponibile e gli ostacoli adiacenti che limitano l'impronta dell'isolatore;

Da questi input, la geometria della bobina è calcolata per posizionare ilfrequenza naturale nella banda di 6 ∼ 14 Hzcon una flessione statica di3 ̊18 mmIl sistema risultante offre un'efficienza di isolamento≥ 85% in risonanzaattraverso tutti e tre gli assi traslazionali.

Interblocco a prova di guasto: sicurezza per geometria, non per coppia

La maggior parte dei supporti a vibrazione si basa su connessioni a bullone come unico mezzo di ritenzione del carico utile.o un controllo della coppia trascurato può causare il distacco dell'apparecchiatura un rischio inaccettabile per gli impianti aerei, sistemi montati su veicoli, o qualsiasi applicazione in cui un carico caduto mette in pericolo il personale o le macchine adiacenti.

Il JGX-0956D-110A affronta questo problema con unmeccanismo di bloccaggio a doppia barra con blocco positivo:

• Cattura geometrica- due barre di blocco in acciaio inossidabile rinforzate passano attraverso le fessure lavorate sia nella piastra di base che nel supporto del carico utile; una volta assemblate,le barre trattenono fisicamente il carico utile anche se tutti i bulloni di montaggio sono completamente rimossi
• Limitazione del percorso di sovraccarico- le barre di bloccaggio funzionano anche come fermi rigidi, limitando la massima deformazione compressiva e di trazione all'intervallo di sicurezza progettato,prevenzione della deformazione plastica della bobina durante gli urti che superano il carico nominale
• Conferma visiva di sicurezza- un solco di riferimento lavorato su ciascuna barra di blocco fornisce un indicatore visivo di avvio/non avvio; se il solco è visibile oltre la superficie della staffa,l'isolatore ha subito un evento di sovra-viaggio e deve essere ispezionato
• Manutenzione aggiunta zero- il meccanismo di bloccaggio non ha parti mobili oltre la bobina isolante stessa; nessun perno, serratura, molle o superficie di usura che richieda lubrificazione o sostituzione periodica

Prestazioni e linearità prevedibili per una progettazione del sistema sicura

I dati di convalida delle unità di produzione JGX-0956D-110A confermano undeviazione di linearità carico-deflezione ≤ ± 5%Questo comportamento quasi lineare è una diretta conseguenza della geometria della corda a filo elicoidale: a differenza degli elastomeri che presentano l'effetto Mullins, l'effetto Payne,e forte dipendenza di ampiezza, la bobina in acciaio inossidabile mantiene una rigidità costante indipendentemente dalla storia di eccitazione.

Per i progettisti di sistemi, linearità prevedibile significa:

• Modellazione semplificata della FEA- l'isolatore può essere rappresentato come un elemento lineare per l'ammortizzatore di molla senza sotto-routine di materiale non lineare o controlli di convergenza iterativi
• Previsione affidabile su più assi- la matrice di rigidità a tre assi derivata da una prova a un solo asse è valida per tutte le direzioni di carico, consentendo una simulazione accurata del sistema 6-DOF
• Ripetibilità batch-to-batch- gli isolatori di sostituzione ordinati anni dopo con le stesse specifiche di carico utile corrisponderanno al set originale entro le tolleranze, eliminando la necessità di ri-accordare o ri-schiare l'impianto

Specifiche tecniche

Dove l'adeguamento del carico utile e il blocco di sicurezza sono più importanti

• Altre apparecchiature per il trasporto di veicoli- il blocco a prova di guasto non è negoziabile quando un carico caduto colpisce il personale sotto;la regolazione specifica del carico utile garantisce che la qualità di guida della cabina soddisfi gli standard di comfort dell'operatore in tutta la gamma di velocità di sollevamento
• Sistemi di prova del motore e della trasmissione ogni variante motore ha una massa e una CG diverse;isolatori personalizzati impediscono il passaggio di risonanza durante i test di spazzatura, mentre l'interlock fornisce una dura barriera di sicurezza contro il guasto del montaggio ad alti giri al minuto
• Macchine per la misurazione delle coordinate di precisione (CMM)- la rigidità lineare prevedibile consente di includere la funzione di trasferimento dell'isolamento dalle vibrazioni nei bilanci di incertezza di misura;Il sistema di sintonizzazione del carico utile colloca la frequenza naturale ben al di sotto dei disturbi del pavimento
• Macchine per la produzione di energia elettrica- la progettazione di blocchi garantisce la sicurezza dei trasporti su strada; la regolazione su misura tiene conto del peso specifico del pattinaggio e del CG di ciascuna configurazione del rimorchio
• Strumenti per la litografia a semiconduttori e per l'ispezione di wafer- la precisione del posizionamento sotto il micron richiede supporti di isolamento con caratteristiche di rigidità documentate e ripetibili;JGX-0956D-110A fornisce la linearità e la consistenza del lotto richiesti per la qualificazione delle sale pulite

Per avviare una configurazione specifica del carico utile JGX-0956D-110A, fornisci il peso dell'attrezzatura, la posizione CG, le frequenze di eccitazione dominante e il disegno del modello di bullone.I nostri ingegneri di applicazione restituiranno un foglio di specifiche su misura e modello 3D STEP entro 48 ore.
