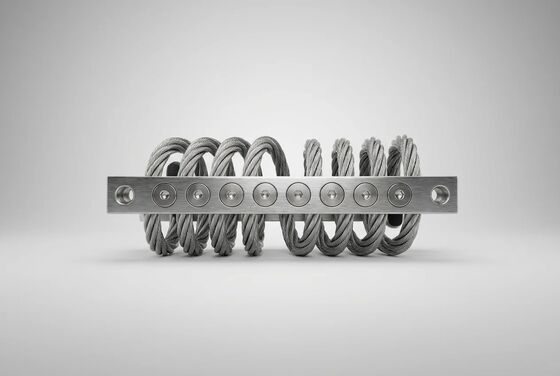

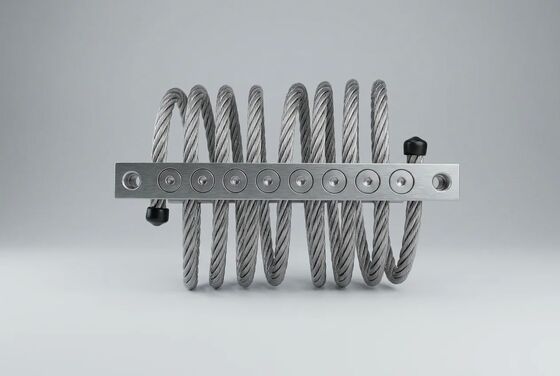

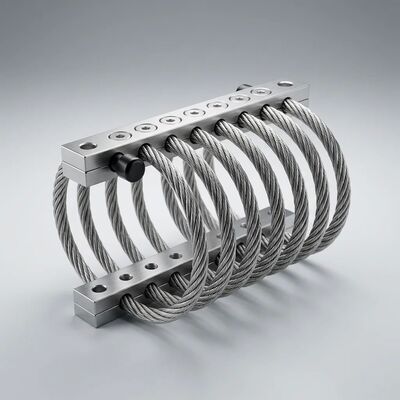

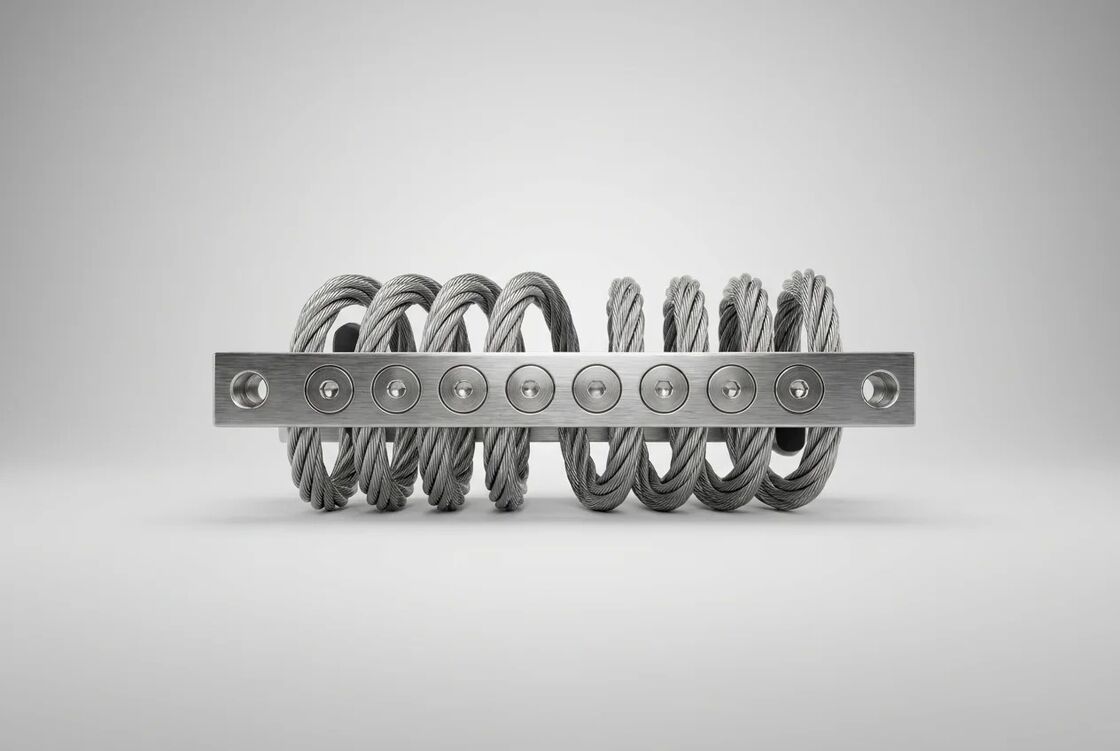

JGX-0648D-79A Isolatore di vibrazione a corda di filo tutto metallo 3 assi Isolamento multidirezionale per estrema durata

JGX-0648D-79A Isolatore di vibrazioni per funi metalliche interamente in metallo - Protezione multidirezionale a 3 assi

ILJGX-0648D-79AL'isolatore di vibrazioni a fune metallica impiega uncostruzione interamente in metallolavorato in acciaio inossidabile di prima qualità (grado 304 o 316), progettato per fornire un'attenuazione affidabile delle vibrazioni e un assorbimento degli urti senza un singolo componente in gomma o elastomero. Eliminando i materiali organici, l'isolatore raggiunge un'architettura di servizio che resiste all'invecchiamento, allo scorrimento viscoso e al degrado ambientale: un vantaggio decisivo per le installazioni industriali a ciclo lungo.

Come il design interamente in metallo si traduce in una durata estrema

I supporti in gomma si induriscono, si rompono e si delaminano. Il JGX-0648D-79A utilizza l'attrito Coulomb interfilare tra trefoli di acciaio inossidabile avvolti elicoidalmente come meccanismo di smorzamento primario. Ciò significa:

• Nessun invecchiamento chimico— l'acciaio inossidabile 304/316 non si ossida, non si gonfia né diventa fragile nel corso di decenni di servizio
• Nessun set di compressione— le caratteristiche di deflessione del carico rimangono stabili dopo milioni di cicli
• Nessuna sostituzione programmata— a differenza dei supporti elastomerici trattati come materiali di consumo, l'isolatore interamente in metallo è un dispositivo permanente
• Finitura superficiale passivata ed elettrolucidata— elimina i punti di innesco delle microfessure e massimizza la resistenza alla corrosione

Vero isolamento multidirezionale a 3 assi

Una singola unità JGX-0648D-79A gestisce contemporaneamente il carico di compressione, rotolamento e taglio. La geometria elicoidale della fune metallica crea una rete tridimensionale di molle e ammortizzatori in cui ciascun asse funziona in modo indipendente ma sinergico. L'efficienza di isolamento supera90% alle frequenze di risonanzasu tutti e tre gli assi, confermato dai test dello spettro di risposta agli urti secondo GJB 150.18A.

Ciò significa che le apparecchiature montate sugli isolatori JGX-0648D-79A sono protette indipendentemente dal fatto che il disturbo provenga dal movimento verticale del terreno, dall'oscillazione strutturale laterale o dalla coppia rotazionale, il tutto attraverso un'unica soluzione di montaggio compatta.

Elevato rapporto di smorzamento per il controllo della risonanza

Il rapporto di smorzamento misurato è≥ 15%(isteretico, dipendente dall'ampiezza). Questo livello di smorzamento è sufficiente per sopprimere l'amplificazione alla risonanza strutturale senza introdurre la sensibilità alla temperatura o i rischi di perdite di fluido associati agli smorzatori idraulici. La capacità di smorzamento è inerente alla geometria della fune metallica e non richiede guarnizioni, rabbocchi di liquidi e regolazioni periodiche.

Specifiche tecniche

Scenari applicativi tipici

• Compressori industriali e skid per pompe— attenua le vibrazioni da 8–15 Hz trasmesse alle strutture dell'edificio
• Gruppi elettrogeni marini— la struttura in acciaio inossidabile resiste alle atmosfere sature di sale senza corrosione
• Armadi elettronici di segnalamento ferroviario e di terra— protegge i relè sensibili e i gruppi PCB dalle vibrazioni trasmesse dalla zavorra
• Cabine operatore per macchinari pesanti— riduce l'esposizione alle vibrazioni del corpo intero per soddisfare le soglie di comfort ISO 2631
• Rinforzo sismico per rack di server del data center— fornisce sia l'isolamento dalle vibrazioni durante il normale funzionamento che l'assorbimento degli urti durante gli eventi sismici
• Supporti per refrigeratori HVAC e torri di raffreddamento— il design interamente in metallo elimina l'ozono e la degradazione dei raggi UV comuni con i cuscinetti in gomma nelle installazioni sui tetti

Contatta il nostro team di ingegneri dell'applicazione per curve di carico-deflessione, modelli CAD 3D o una configurazione personalizzata della bobina su misura per il peso della tua attrezzatura e lo spettro di eccitazione.
