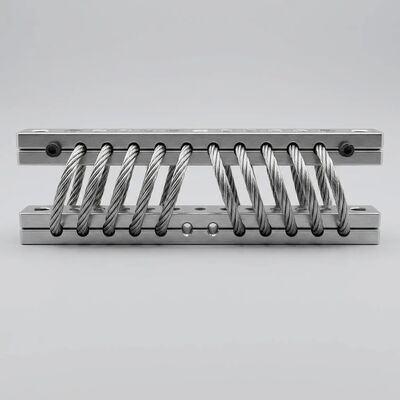

JGX-0480D-75A Isolatore di vibrazioni per funi metalliche Costruzione in metallo al 100% Isolamento multiasse simultaneo a invecchiamento zero

JGX-0480D-75A Isolatore di vibrazione da corda

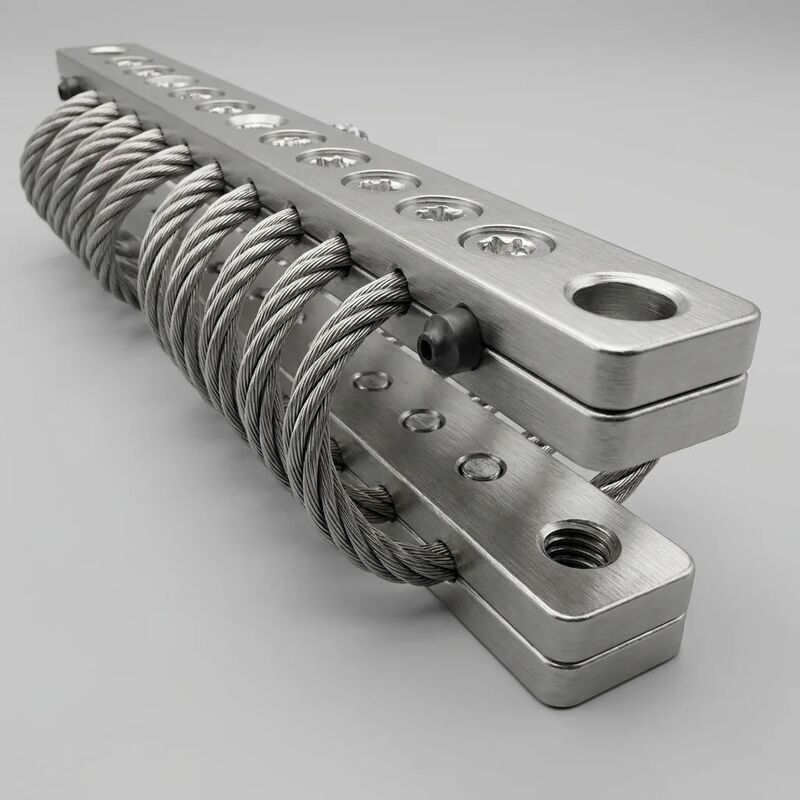

IlJGX-0480D-75A Isolatore di vibrazione da corda di filoè progettato attorno a un principio di progettazione fondamentale:eliminare ogni componente che possa invecchiare, degradarsi o spostarsi nel tempoA differenza dei convenzionali isolanti per vibrazioni che incorporano gomma, poliuretano, silicone o elementi riempiti di liquido, questo isolante utilizzaCostruzione in metallo al 100%∆Fabbricazione in acciaio inossidabile 304 con 7×19 IWRC, barre di sostegno SS304 e pinze in lega di alluminio a crimping idraulico.caratteristiche di controllo delle vibrazioni identiche al primo giorno e al giorno diecimila, con zero differenze di prestazione attribuibili all'invecchiamento del materiale.

Costruzione al 100% in metallo: il vantaggio di non invecchiare

• Nessun meccanismo di degradazione dell'elastomero:I supporti in gomma e poliuretano subiscono inevitabilmente la rottura dell'ozono, la fragilità UV, l'ossidazione termica, il set di compressione e la migrazione dei plastificanti.Il JGX-0480D-75A elimina tutti e cinque i modi di guasto per progettazione, raggiungendo un veroinstallazione "fit-and-forget"senza intervallo di sostituzione programmato.
• Costante rigidità nel corso dei decenni:Gli isolanti elastomerici presentano in genere un aumento della rigidità del 15~30% in 5 anni a causa del collegamento incrociato e del indurimento.curva di deformazione del carico entro una tolleranza del ±3%per tutta la vita di progettazione del ciclo > 10 anni, verificata mediante studi di correlazione con l'invecchiamento accelerato.
• Nessun flusso di freddo o deformazione da trascinamento:A differenza dei supporti a base di polimero che si deformano progressivamente sotto carico statico sostenuto, l'assemblaggio di filo SS304 presenta un'insufficienza trascurabile (< 0,1 mm di impostazione permanentedopo 1.000 ore a carico di compressione nominale), mantenendo l'allineamento e la geometria dell'apparecchiatura.

Isolamento simultaneo su più assi

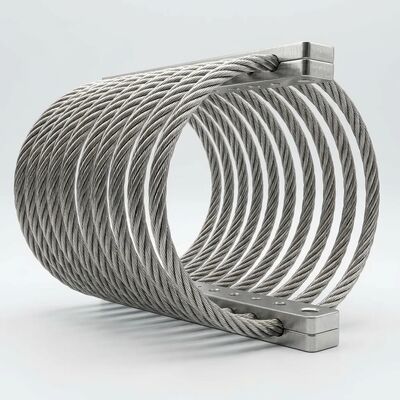

• Configurazione elicoidale a 8 bobine:La geometria ottimizzata di 8 bobine con un diametro di cavo di 4,8 mm forniscerigidità equilibrata in tutti e sei i gradi di libertà(3 traslazionali + 3 rotazionali), che consentono a un singolo modello di isolatore di gestire entrate di vibrazione multi-direzionali complesse senza la necessità di supporti assiali e laterali separati.
• Risposta di deformazione progressiva del carico:Ogni bobina contribuisce in modo indipendente alla caratteristica complessiva di spostamento della forza.Sotto carico d'urto, l'attrito tra i fili e il rigidamento geometrico si combinano per fornireassorbimento progressivo di energiasenza fondo o fermo.

Lissamento non lineare e attenuazione degli urti

• Amplitudine-dipendente ammortizzazione:Il meccanismo di attrito di Coulomb intrinseco al filo di filo stratificato 7×19 generaammortizzazione proporzionale all'ampiezza dello spostamentoLe vibrazioni continue di piccola ampiezza producono una bassa ammortizzazione (conservando un'efficienza di isolamento superiore al 90%), mentre gli eventi di shock di grande ampiezza attivano un'ammortizzazione elevata (rapido dissipo di energia,impedendo l'amplificazione della risonanza).
• Transizione da rigidità morbida a rigida:La geometria elicoidale fornisce uncurva di rigidità non lineareche è intenzionalmente morbido nell'intervallo di funzionamento normale e si indurisce progressivamente oltre il 70% della deviazione nominale.Questa caratteristica impedisce l'aumento improvviso della rigidità (effetto molla indurente) che può causare spostamento di frequenza e perdita di isolamento nei supporti a molla lineari.

Specifiche tecniche

Applicazioni industriali

• Compressori industriali pesanti:Isola i compressori a scarico e a centrifuga di grandi dimensioni (50 500 kW) negli impianti petrolchimici, di trasformazione del gas naturale e di separazione dell'aria, dove è difficile e costoso installare gli accessori di ricambio.
• Apparecchiature di generazione di energia:Fornisce un isolamento dalle vibrazioni per tutta la vita per i gruppi generatori di motori diesel e a gas da 50 kVA a 1.000 kVA, proteggendo i gruppi radiatori, i cuscinetti alternatori,e sistemi di controllo della stanchezza da vibrazioni indotte dal motore.
• Sistemi ausiliari di propulsione navale:Pompine isolanti, scambiatori di calore, separatori di combustibile,e unità di compressione nelle sale macchine dove l'umidità carica di sale distrugge rapidamente i supporti elastomerici convenzionali.
• Stazioni di azionamento dei trasportatori minerari:gestisce la combinazione di vibrazioni continue della cintura e carichi di scossa intermittenti da impatto materiale nei punti di trasferimento,mantenimento dell'allineamento dell'azionamento nelle operazioni a distanza con accesso minimo alla manutenzione.
• Scaffalatorio e macchine per la forgiatura pesante:Protegge le unità di alimentazione idraulica, gli armadi di controllo elettrici e i pannelli di strumentazione adiacenti ai martelli da forgiatura, ai laminatori e ai forni ad arco elettrico in cui le magnitudini degli urti superano i 10 g.

Vantaggio di produzione ECER:Ogni JGX-0480D-75A è prodotto secondo processi certificati ISO 9001:2015 con verifica della curva di carico-deflezione individuale.analisi modale e previsione della trasmissibilitàper i parametri specifici dell'attrezzatura.Contattaci oggiper i fogli di dati tecnici, i modelli 3D STEP o i prezzi di volume OEM.
