JGX-0400D-37A Isolatore di vibrazioni per funi metalliche Controllo superiore degli urti Design resistente alla corrosione durevole

JGX-0400D-37A Isolatore di vibrazioni per funi metalliche – Ingegneria avanzata per un controllo superiore di urti e vibrazioni

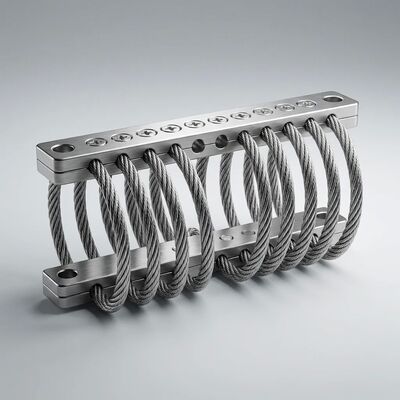

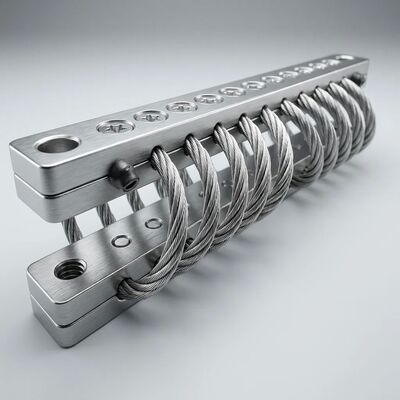

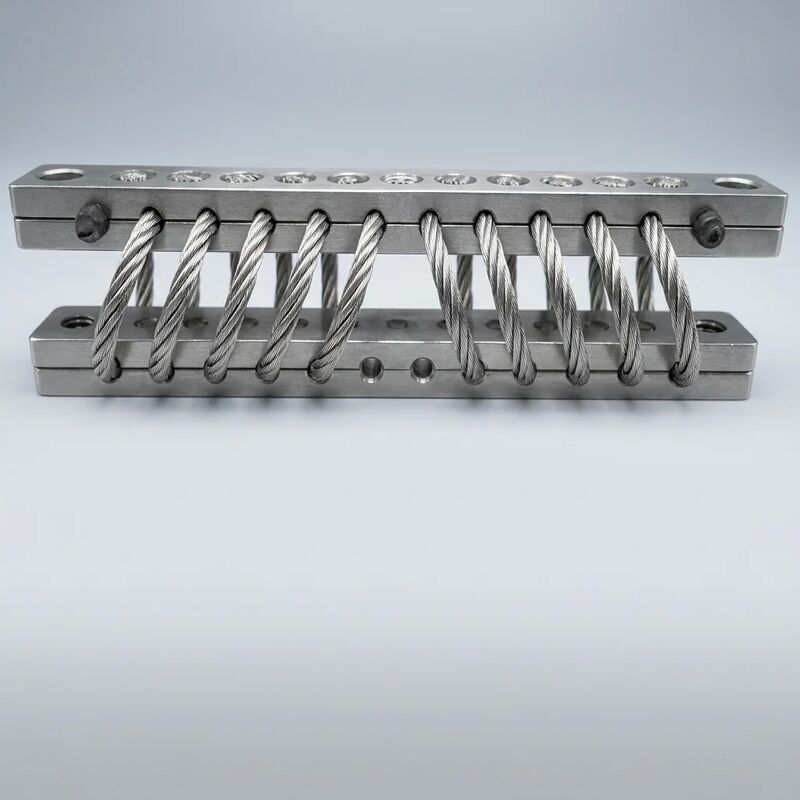

ILJGX-0400D-37A Isolatore di vibrazioni per funi metallicherappresenta una soluzione progettata con precisione per i più esigenti requisiti di isolamento dalle vibrazioni industriali. Costruito attorno a una configurazione di fune metallica elicoidale a 6 bobine utilizzandoAcciaio inossidabile 304 (UNS S30400)con a7×19 IWRC (nucleo di fune metallica indipendente)Grazie alla sua costruzione, questo isolatore offre un'attenuazione degli urti prevedibile e ripetibile e uno smorzamento delle vibrazioni su più assi di carico. La finitura superficiale elettrolucidata migliora sia la resistenza alla fatica da corrosione che la consistenza estetica per l'integrazione OEM.

Punti salienti di ingegneria e progettazione

• Geometria proprietaria della bobina elicoidale:La configurazione a 6 spire con fune metallica da 4,0 mm di diametro è ottimizzata per fornire agamma di frequenza naturale di 5–15 Hzsotto carico statico nominale, isolando efficacemente i disturbi superiori a 7–21 Hz (√2 × frequenza naturale). Misuratorapporto di smorzamento di 0,12–0,20garantisce una rapida dissipazione dell'energia per eventi di shock transitori.
• Gestione del carico multiasse:Progettato per l'isolamento simultaneo in modalità compressione (50–500 kg), tensione (30–300 kg) e taglio. ILrapporto rigidità dinamica/staticarimane al di sotto di 1,5:1, garantendo prestazioni costanti alle diverse ampiezze di eccitazione senza inasprire o attenuare le non linearità.
• Integrità dei materiali e protezione dalla corrosione:Si ottiene il materiale di base in acciaio inossidabile 304 abbinato al trattamento superficiale elettrolucidato>500 ore di resistenza alla nebbia salina neutrasecondo ASTM B117. I morsetti di fissaggio in lega di alluminio sono crimpati idraulicamente sotto pressione controllata per impedire lo slittamento della fune metallica e mantenere l'uniformità della forza di serraggio in tutto il gruppo.
• Costruzione ottimizzata per la fatica:Lo schema di cordatura della fune metallica distribuisce lo stress di flessione su 133 fili singoli (7 trefoli × 19 fili), fornendo>10&sup7; cicli di caricoall'80% della capacità nominale senza degrado misurabile delle prestazioni. La struttura interamente in metallo elimina l'invecchiamento dell'elastomero, lo scorrimento o la deformazione da compressione presenti nei supporti a base di gomma.

Specifiche tecniche complete

Applicazioni consigliate

• Gruppi Elettrogeni Industriali:Isola le vibrazioni indotte dal motore da gruppi generatori diesel e di gas da 15 kVA a 500 kVA, proteggendo i nuclei del radiatore e l'elettronica del pannello di controllo dai guasti dovuti alla fatica.
• Attrezzature HVAC e trattamento aria:Riduce la trasmissione del rumore trasmesso dalla struttura da ventilatori centrifughi, torri di raffreddamento e unità di refrigerazione negli impianti di edifici commerciali e industriali.
• Pattini compressore e pompa:Fornisce un affidabile isolamento dalle vibrazioni per compressori a vite alternativi e rotativi funzionanti a 800–3600 giri/min, mantenendo l'allineamento in condizioni di carico dinamico.
• Attrezzature per miniere e cave:Protegge i vagli vibranti, le basi dei motori dei frantoi e i gruppi di azionamento del trasportatore dai carichi d'urto di ampiezza elevata negli ambienti dell'industria estrattiva.
• Macchinari della sala macchine marina:Resiste all'atmosfera carica di sale e all'esposizione continua all'umidità nelle sale macchine delle navi offshore, nei compartimenti delle pompe e nei locali dei macchinari ausiliari.
• Segnalamento ferroviario e armadi a terra:Smorza le vibrazioni indotte dalle rotaie alle frequenze di origine di 20–200 Hz, garantendo il funzionamento affidabile delle sensibili apparecchiature elettroniche di interblocco e comunicazione.

Garanzia di qualità:Ogni isolatore JGX-0400D-37A è sottoposto a ispezione dimensionale al 100%, verifica della curva di carico-deflessione statica e controllo visivo della qualità della superficie prima della spedizione. I valori di carico personalizzati, i diametri delle funi metalliche e le configurazioni di montaggio sono disponibili tramite il nostro servizio di ingegneria OEM/ODM.Contattaci oggicon le specifiche della vostra attrezzatura per una proposta di isolamento dalle vibrazioni su misura e un preventivo di volume competitivo.
