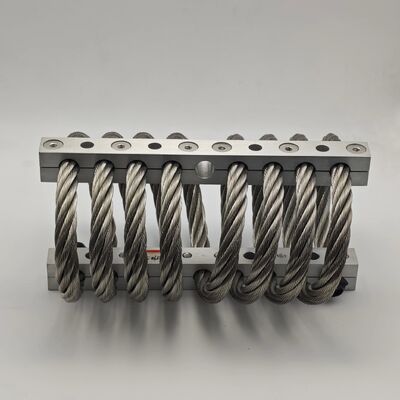

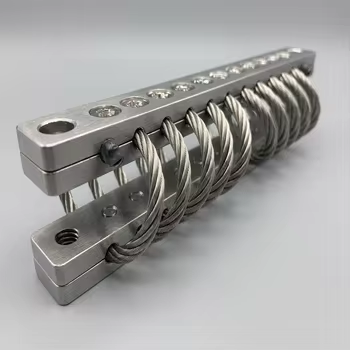

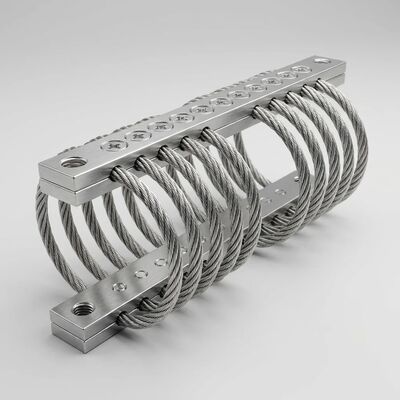

JGX-0320D-22A Isolatore di vibrazioni per funi metalliche immune ad ambienti estremi con controllo della risonanza ad alto smorzamento

JGX-0320D-22A Isolatore di vibrazioni per funi metalliche immune ad ambienti estremi

Panoramica del prodotto

Il JGX-0320D-22A è unIsolatore anti-vibrazioni per funi metalliche in ambienti estremiqualificato aMIL-STD-810standard conControllo della risonanza ad alto smorzamento di grado D. Realizzato appositamente per applicazioni in cui l'isolamento convenzionale fallisce (freddo artico, caldo desertico, atmosfere marine saline, ambienti industriali chimicamente aggressivi), questo isolatore mantiene un'attenuazione calibrata delle vibrazioni da -70°C a +300°C con deriva pari a zero delle prestazioni. Il rapporto di smorzamento di grado D migliorato di 0,20-0,30 C/Cc offre una trasmissibilità inferiore a 3,0 alla risonanza, fornendo un margine di sicurezza critico contro l'amplificazione catastrofica che distrugge i carichi utili sensibili durante eventi di eccitazione multifrequenza. I test di qualificazione secondo il metodo MIL-STD-810 514.6 (vibrazioni) e il metodo 516.6 (shock) convalidano le prestazioni in condizioni di stress ambientale standardizzate, dando ai progettisti di sistemi la fiducia nell'implementazione in condizioni estreme.

Caratteristiche principali

• Qualificazione MIL-STD-810:Convalidato secondo il Metodo 514.6 (Vibrazioni) e il Metodo 516.6 (Shock) di MIL-STD-810, fornendo prove di test documentate per i programmi di qualificazione del sistema. Questa qualifica basata su standard elimina la necessità di test ambientali personalizzati quando si integra l'isolatore in progetti di apparecchiature rinforzate.
• Immunità agli ambienti estremi:La struttura interamente in metallo 316L è fondamentalmente immune ai meccanismi di degrado che distruggono gli isolatori convenzionali: nessun infragilimento UV, nessun rigonfiamento dovuto all'umidità, nessun rammollimento termico, nessun attacco chimico. La superficie elettrolucidata e passivata resiste a oltre 1000 ore di esposizione alla nebbia salina (ASTM B117) senza formazione di ruggine rossa.
• Controllo avanzato della risonanza ad alto smorzamento:Il profilo di grado D raggiunge uno smorzamento di 0,20-0,30 C/Cc: un miglioramento del 30-50% rispetto agli isolatori a fune metallica standard. Questo elevato smorzamento sopprime la risonanza strutturale durante le variazioni di frequenza, le vibrazioni casuali e l'eccitazione multimodale, proteggendo i carichi utili dai fattori di amplificazione 10-30x che si verificano a frequenze naturali non smorzate.
• Sopravvivenza agli shock da 30 g:Protezione contro gli urti transitori convalidata fino a 30 g di picco (impulso semisinusoidale di 11 ms), adatta per apparecchiature soggette a cadute durante la movimentazione, carichi di impatto di veicoli ed eventi di shock durante il trasporto. Il meccanismo di smorzamento dell'attrito di Coulomb converte l'energia dell'impatto in calore in pochi millisecondi, limitando l'accelerazione del carico utile a livelli sostenibili.
• Copertura ad ampio spettro:La frequenza naturale di 7-12 Hz con efficienza di isolamento >95% sopra 30 Hz fornisce una protezione completa dalle vibrazioni di trasporto a bassa frequenza attraverso l'eccitazione indotta da macchinari ad alta frequenza: un isolatore che copre l'intero spettro operativo.
• Affidabilità passiva di oltre 20 anni:La dissipazione dell'energia è puramente meccanica: attrito tra i trefoli con zero materiali di consumo. Nessun fluido idraulico, nessun polimero viscoelastico, nessun elemento pneumatico. Il meccanismo di smorzamento è permanente ed esente da manutenzione per una durata di progettazione di oltre 20 anni.

Applicazioni

• Stazioni remote di monitoraggio ambientale (Artico, Deserto, Tropicale)
• Sistemi di sicurezza per piattaforme offshore e pannelli di arresto di emergenza
• Attrezzature di supporto a terra per l'aerospaziale civile e strumentazione di prova
• Reti di monitoraggio sismico e array di sensori di allarme precoce
• Controllo della trazione ferroviaria ad alta velocità ed elettronica di segnalazione di bordo
• Sistemi di automazione e monitoraggio delle sale macchine marine
• Armadi per il controllo dei processi degli impianti chimici e per i sistemi di controllo distribuiti
• Automazione mineraria, telemetria e infrastruttura di comunicazione

Specifiche tecniche

Perché scegliere JGX-0320D-22A

Quando le specifiche della vostra apparecchiatura richiedono una qualifica ambientale convalidata e non potete permettervi il costo NRE dello sviluppo di un isolamento personalizzato, JGX-0320D-22A-02 fornisce una soluzioneSoluzione pronta all'uso, qualificata MIL-STD-810con tracciabilità completa. Il profilo ad alto smorzamento di grado D fornisce un margine prestazionale aggiuntivo che si adatta alla variabilità reale delle condizioni di installazione: rigidità della superficie di montaggio, offset del baricentro del carico utile e scenari di carico combinati che degradano le prestazioni degli isolatori strettamente ottimizzati. Combinato con la struttura 316L classificata per oltre 1.000 ore di esposizione alla nebbia salina, questo isolatore può essere specificato con sicurezza per progetti che vanno dall'automazione industriale costiera alle stazioni remote di monitoraggio artico, ovunque le condizioni ambientali distruggerebbero un supporto convenzionale in una sola stagione. Per i team di ingegneria e approvvigionamento che cercano di ridurre il rischio di qualificazione pur mantenendo programmi di progetto aggressivi, JGX-0320D-22A è la risposta qualificata e immediatamente disponibile.
