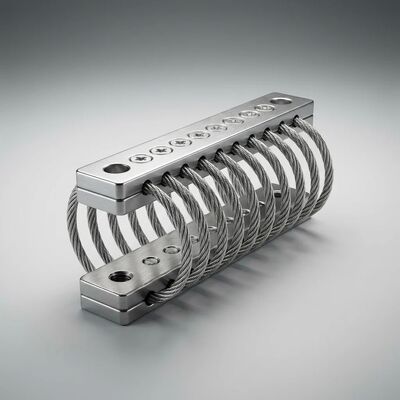

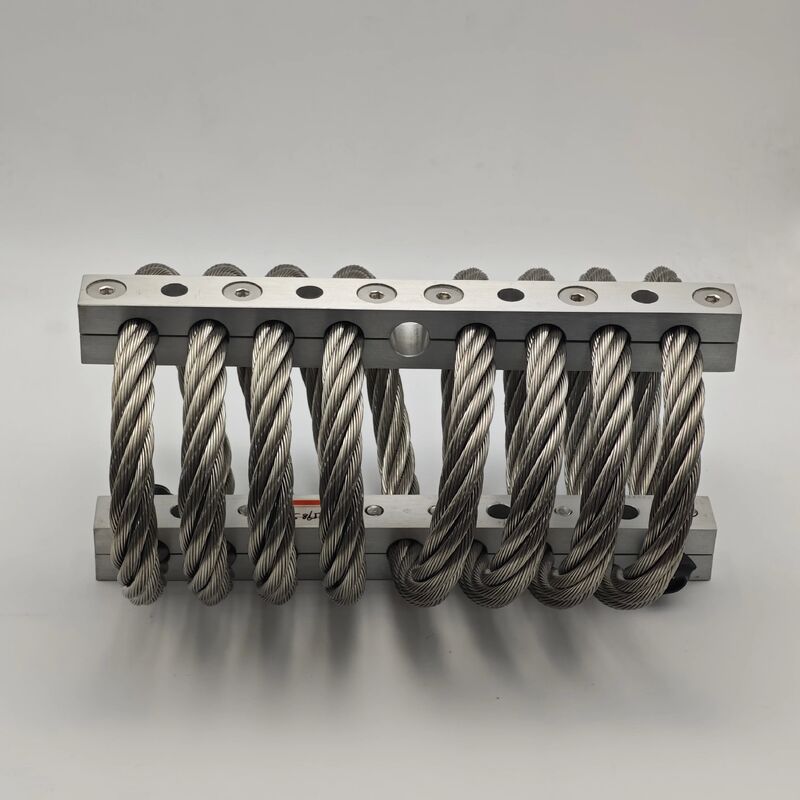

JGX-0240D-8.6A Isolatore di vibrazione da corda di filo ad assorbimento di energia superiore con isolamento omnidirezionale 3D

JGX-0240D-8.6A Isolatore di vibrazioni per funi metalliche per assorbimento di energia superiore

Panoramica del prodotto

Il JGX-0240D-8.6A è unisolatore antivibrante con fune metallica ad assorbimento di energia superioreconsegnarevero isolamento omnidirezionale 3Dcon prestazioni di smorzamento elevato di grado D per la protezione delle apparecchiature di precisione. Attraverso l'ottimizzazione avanzata della geometria della bobina e il pretensionamento inter-trefolo proprietario, questo isolatore raggiunge un eccezionale tasso di dissipazione dell'energia cinetica ≥85% — convertendo shock meccanici e vibrazioni distruttive in energia termica innocua di bassa qualità attraverso l'attrito di Coulomb controllato tra trefoli di filo di acciaio inossidabile. A differenza degli isolatori convenzionali che presentano debolezze direzionali, il JGX-0240D-8.6A fornisce una risposta di smorzamento realmente isotropica su tutti e tre gli assi di traslazione, rendendolo la scelta definitiva per l'avionica aerospaziale civile, le piattaforme di microscopia elettronica, i portali di imaging medico e i sistemi di misurazione CNC di precisione in cui la direzione delle vibrazioni in entrata non può essere prevista o controllata.

Caratteristiche principali

• Assorbimento energetico superiore (≥85%):La geometria proprietaria dell'avvolgimento della bobina di grado D e la pressione di contatto tra i trefoli ottimizzata massimizzano lo smorzamento dell'attrito di Coulomb, ottenendo una dissipazione dell'energia cinetica ≥85% - superando significativamente il 60-70% tipico degli isolatori standard per funi metalliche. Ciò si traduce in tempi di assestamento più rapidi dopo eventi di urto e in una minore accelerazione RMS del carico utile durante le vibrazioni continue.
• Vero isolamento omnidirezionale 3D:A differenza dei supporti elastomerici a piano singolo o degli ammortizzatori a molla unidirezionali, l'architettura elicoidale della fune metallica fornisce rigidità isotropica e smorzamento simultaneamente sugli assi X, Y e Z. Le misurazioni di laboratorio confermano una variazione inferiore all'8% nella trasmissibilità tra gli assi: un livello di uniformità direzionale irraggiungibile con le tecnologie di isolamento convenzionali.
• Profilo ad alto smorzamento di grado D:L'elevato rapporto di smorzamento di 0,20-0,30 C/Cc offre una trasmissibilità inferiore a 3,0 alla risonanza: una soglia prestazionale critica per proteggere i carichi utili contenenti elementi ottici fragili, cuscinetti di precisione o sensori microelettromeccanici (MEMS) intolleranti all'amplificazione risonante.
• Risposta sintonizzata a bassa frequenza:La frequenza naturale di 8-12 Hz sotto carico nominale colloca l'angolo di isolamento ben al di sotto delle frequenze di eccitazione tipiche dei macchinari, raggiungendo un'efficienza di isolamento >95% sopra 30 Hz: ideale per proteggere le apparecchiature da macchinari rotanti, armoniche di pompa e spettri di vibrazione indotti dal trasporto.
• Sopravvivenza agli shock da 25 g:Protezione contro gli urti transitori convalidata fino a 25 g di picco (impulso semisinusoidale di 11 ms), garantendo la sopravvivenza del carico utile durante la movimentazione di cadute, impatti di buche di veicoli ed eventi sismici senza superare le soglie di fragilità.
• Affidabilità passiva interamente in metallo:La dissipazione dell'energia è puramente meccanica attraverso l'attrito tra i trefoli: nessun fluido idraulico che perde, nessun polimero viscoelastico che invecchia, nessun elemento pneumatico che perde. Il meccanismo di smorzamento è permanente e non richiede alcun intervento di manutenzione per una durata di progettazione di oltre 20 anni.

Applicazioni

• Avionica aerospaziale civile e unità di riferimento inerziale (IRU)
• Microscopi elettronici a scansione (SEM) e microscopi elettronici a trasmissione (TEM)
• Scanner TC medico e isolamento dalle vibrazioni della testa fredda MRI
• Macchine di misura a coordinate CNC di precisione (CMM)
• Interferometro laser e piattaforme di isolamento del tavolo ottico
• Ispezione di wafer semiconduttori e controllo delle vibrazioni della litografia
• Elettronica di bordo del treno ad alta velocità e moduli inverter di trazione
• Monitoraggio sismico remoto e nodi sensori di preallarme
• Isolamento del rack per apparecchiature per furgoni broadcast outside broadcast (OB).

Specifiche tecniche

Perché scegliere JGX-0240D-8.6A

Gli isolatori di vibrazioni standard partono da un presupposto pericoloso: che gli urti e le vibrazioni arrivino da direzioni prevedibili. Nelle installazioni del mondo reale, che si tratti di un'area avionica soggetta a vibrazioni multiasse della cellula, di una piattaforma di microscopio soggetta a calpestio ed eccitazione acustica o di un imager medico trasportato su superfici stradali irregolari, il vettore di eccitazione è raramente allineato con un singolo asse di montaggio. Il JGX-0240D-8.6A elimina completamente questa vulnerabilità grazie al suoarchitettura omnidirezionale 3D autenticamente isotropica, offrendo entro l'8% le stesse prestazioni di isolamento indipendentemente dalla direzione di eccitazione. Combinato con un'efficienza di assorbimento energetico ≥85% - verificata tramite test di caduta strumentato e caratterizzazione su tavola vibrante - questo isolatore converte l'energia transitoria potenzialmente dannosa in eventi controllati e sopravvissuti. Per i team di ingegneri che proteggono carichi utili sensibili in cui un singolo guasto indotto dalle vibrazioni rappresenta tempi di inattività o perdite di calibrazione inaccettabili, JGX-0240D-8.6A fornisce una soluzione di isolamento completamente passiva, esente da manutenzione e convalidata sul campo, pronta per l'integrazione immediata in nuovi progetti e programmi di retrofit.
