Fermare lo shock distruttivo del pavimento, la deriva delle macchine e la stanchezza del calcestruzzo alla fonte

In impianti di produzione ad alta produzione, macchinari pesanti come presse idrauliche, centri CNC, presse stampatrici e martelli da forgiatura generano immensa energia cinetica.Queste onde d'urto massicce si propagano direttamente nella fondazione in cemento dell'impianto sotto forma di vibrazioni solide.Nel corso del tempo, ciò porta a crepe strutturali, veloce usura di costosi componenti della macchina, perdita critica di precisione degli attrezzi e un ronzio acustico assordante che viola le norme di sicurezza industriale.
La sua struttura affronta questi rischi operativi?
Danni al calcestruzzo e agli edifici:I ripetuti micro-impatti hanno polverizzato le lastre del pavimento in cemento, danneggiato le colonne strutturali circostanti e allentato i bulloni ancorati al pavimento.
Perdita di precisione dell'utensile:Vibrazioni ad alta frequenza che causano il fruscio degli utensili, con conseguenti finiture superficiali scadenti, percorsi di coordinate CNC disallineati e pezzi rifiutati.
Risonanza acustica grave:Ondate d'urto a bassa frequenza che attraversano il pavimento e si ri-irradiano come suono nell'aria, causando un ambiente ad alto decibel e stanchezza dell'operatore.
Camminazione e spostamento della macchina:Equipaggiamento pesante non ancorato che si allontana lentamente dal suo punto di destinazione, minacciando la sicurezza dell'operatore e tagliando le linee di rifornimento.
I cuscinetti assorbitori di scosse in gomma per macchine utensili di tipo Hoan 100611 offrono una soluzione di disaccoppiamento professionale senza compromessi.La serie combina l'elevata elasticità della gomma naturale vulcanizzata di qualità superiore con l'estrema rigidità portante di una piastra di acciaio strutturale Q235 incorporata.

Galleria dei prodotti

La serie Hoan 100611 è progettata per gestire immensi carichi statici e forti impatti dinamici, progettata con una struttura a doppio lato unica per offrire la massima stabilità e prestazioni di disaccoppiamento.
1. Hoan 100611 Pad di assorbimento di urti per uso pesante (configurazione standard)

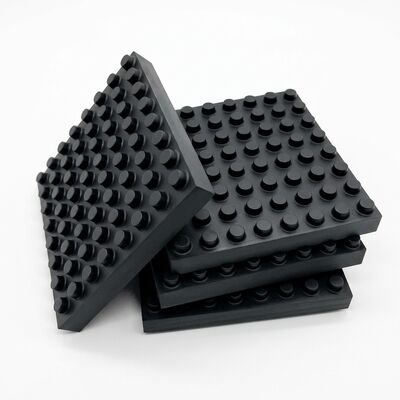

La superficie superiore fornisce un'interfaccia uniforme e rigida per distribuire il peso del piede della macchina, evitando la concentrazione di stress locale e garantendo un allineamento perfetto.(Figura 1: ALJ48 Macchine per lavori pesanti, cuscinetti assorbitori di gomma per attrezzature, in gomma naturale vulcanizzata per lavori pesanti con rinforzo strutturale interno in acciaio)

2. Profil inferiore ad alte prestazioni Vista pratica dell'installazione

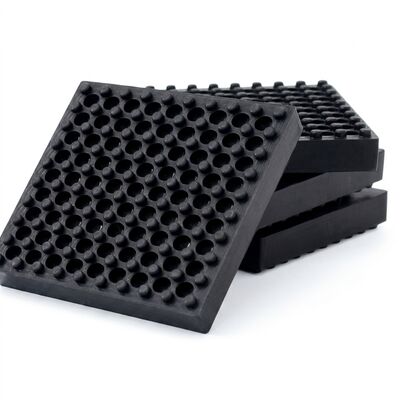

Una vista ravvicinata che evidenzia il profilo inferiore progettato in modo avanzato, che mostra la matrice pneumatica a buco profondo, sporgenze antiscivolo,e la versatilità dell'installazione nel mondo reale con macchinari e attrezzature pesanti.(Figura 2:Profil di fondo progettato-Le coppe e protrusioni a vuoto a foro profondo a più punti intrappolano le sacche d'aria per moltiplicare l'efficienza di ammortizzazione garantendo al contempo la massima aderenza laterale).

Caratteristiche chiave

Piastra di acciaio strutturale Q235 integrata:La maggior parte dei cuscinetti di gomma solida soffre di forti sollecitazioni localizzate, rigonfiamento e strappo da taglio sotto i piedi delle macchine pesanti.piastra di acciaio Q235 sabbiata all'interno del suo nucleoQuesto inserto strutturale agisce come un bilanciatore di carico, distribuendo forze verticali massicce uniformemente su tutto il corpo di elastomero, prevenendo il fallimento del taglio e assicurando che la macchina rimanga perfettamente piana.
Fondo di protrusione a buco profondo avanzato:La superficie inferiore è realizzata con una matrice di fori di rilievo profondi e cilindrici circondati da sporgenze concentriche sollevate.
a. Ottimizzazione del fattore di forma:Poiché la gomma è praticamente incompressibile per volume (o ≈ 0,5 rapporto di Poisson), richiede spazio per rigonfiarsi.
b. Attenuazione dello shock pneumatico:L'aria intrappolata nelle cavità profonde agisce come una molla d'aria secondaria.assorbendo onde d'urto ad alta ampiezza e bloccando la propagazione del suono.
c. presa ad alto attrito:Le sporgenze del perimetro fungono da bordi di aspirazione pesanti,moltiplicando l'attrito statico e l'incrocio meccanico con pavimenti in cemento per eliminare la deriva della macchina senza colla chimica aggressiva.
Adattabilità a carichi estremi (30 kg a 6000 kg):La serie Hoan 100611, che comprende 5 diversi modelli, offre una gamma di applicazioni incredibilmente ampia.le dimensioni fisiche e le capacità nominali sono perfettamente adattate alle esigenze specifiche di ingegneria.
Elastomero ad elevata ammortizzazione industriale:Formulato da gomma naturale (NR) vulcanizzata con zolfo di alta qualità, questo cuscinetto offre un'eccellente resistenza e un basso scorrere ed è altamente resistente alla propagazione di lacrime, all'invecchiamento termico, all'ozono,e umidità, garantendo una durata di servizio superiore a 10+ anni sotto carico continuo.

Specificità dettagliate

La tabella seguente presenta i parametri tecnici precisi per la famiglia di prodotti Hoan 100611.Questi valori sono certificati per supportare calcoli strutturali professionali e pianificazione dell'installazione delle macchine:

4 Metodi di installazione professionali

Per accogliere diversi modelli di macchinari, tipi di pavimenti e vettori dinamici di forza, la serie Hoan 100611 supporta quattro configurazioni di installazione distinte e testate sul campo:
Metodo 1:Posizionamento diretto sotto il piede
Applicazione:Ideale per torni CNC, macchine di rettifica, tapis roulant commerciali e impianti ausiliari con minime forze laterali e senza necessità di ancoraggio meccanico rigido.
Procedura:
a. Pulire accuratamente la superficie del pavimento in calcestruzzo, assicurandosi che non contenga granella, acqua e olio da taglio.
b. Sollevare il piede della macchina utilizzando una presa idraulica pesante o un portiere.
c. Spostare il pad Hoan 100611 direttamente sotto il centro del supporto di livellamento o della gamba di supporto della macchina. Abbassare lentamente la macchina.assicurando che il piedistallo si posizioni squadrato sulla parte superiore piatta del pad senza.

Metodo 2:Montaggio di ancoraggio a pavimento a bullone

Applicazione:Progettati per macchine che subiscono forze laterali moderate, come miscelatori industriali ad alta coppia, ventilatori e pompe alternative.
Procedura:
a. Posizionare il pad Hoan 100611 sotto la gamba della macchina e segnare il punto centrale sul pavimento in cemento. b. Spostare il pad da parte, fare un buco pilota nel cemento,e inserire un bullone di espansione per ancoraggio del pavimento per lavori pesanti.
c. Riallineare il pad Hoan 100611 sopra il bullone di ancoraggio.
d. Installare un collare di gomma morbido/isolatore ad alte prestazioni sulla parte superiore del flange di montaggio della macchina per evitare il contatto diretto tra metallo e metallo ("ponteggio acustico").
e. Passare il bullone strutturale attraverso il foro di montaggio della macchina e la lavastoviglie di gomma, poi inserirlo nell'ancora di espansione del pavimento.Stringere secondo le specifiche per stabilire un legame resistente isolato dalle vibrazioni.

Metodo 3: impilamento in serie a più strati
Applicazione:progettati per apparecchi di prova scientifica o medica altamente sensibili, tavole ottiche ad alta risoluzione,o apparecchiature che richiedono una deflessione statica estrema e frequenze naturali ultrabasse (per isolare le vibrazioni micro-sismiche a bassa frequenza).
Procedura:
a. Posizionare il primo pad Hoan 100611 direttamente sulla lastra di calcestruzzo.
b. Mettere una lastra di acciaio galvanizzato a caldo di spessore compreso tra 3 e 5 mm (tagliata per corrispondere all'esatta LxWfootprint del pad) sulla prima lastra.Posizionare un secondo pad Hoan 100611 sulla parte superiore del foglio divisore in acciaio.d. Ripetere se necessario (fino a 3 strati impilati). Le lamiere di acciaio intermedie distribuiscono le tensioni di compressione, impediscono la flessione dell'elastomero e mantengono l'assemblaggio stabile sotto carichi elevati.

Metodo 4: Ancoraggio a pavimento con limite di perimetro
Applicazione:Obbligatorio per macchine soggette a forti urti laterali ad alta velocità e a forti forze di taglio orizzontali, quali macchine stampatrici, macchine stampatrici ad alta velocità e macchine per la forgiatura idraulica.
Procedura:
a. Installare i cuscinetti Hoan 100611 direttamente sotto il telaio principale della macchina seguendo il metodo 1 per gestire l'immensa compressione verticale statica e dinamica.
b. Installare limitatori di acciaio indipendenti e rigidi sul pavimento in cemento che circonda immediatamente tutti e quattro gli angoli del telaio della base della macchina.
c. Fissare questi limitatori di perimetro al pavimento utilizzando bulloni meccanici di ancoraggio pesanti.d.Inserire uno strato di imbottitura di gomma ad alto durometro o un pad verticale Hoan 100611 tra i perimetri di acciaio e il telaio della macchinaQuesto assorbe forze di inerzia laterali massicce durante le inversioni di passo, impedendo al tempo stesso alla macchina di saltare, camminare o ribaltarsi.

Applicazioni universali

La serie Hoan 100611 è affidabile a livello globale in progetti industriali, commerciali e di ingegneria strutturale ad alta intensità:
Centri di lavorazione CNC di precisione:Torni, fresatrici, forieri e discariche elettriche (EDM) che richiedono una stabilità dimensionale sub-micron.
Macchine per stampare ad alta velocità:Isola massicce onde d'urto dinamiche cicliche, proteggendo la lastra dell'impianto e impedendo la trasmissione delle vibrazioni agli uffici vicini.
Macchine per la forgia di macchine idrauliche:Assorbe i picchi di carico verticali ad alta ampiezza, proteggendo la fondazione dalle crepe da stanchezza.
Treadmills commerciali per palestre:Isola gli urti ripetuti causati da un impatto del piede, impedendo che i forti rumori della struttura si diffondano sui soffitti residenziali o negli uffici adiacenti.
Apparecchiature per la piegatura del taglio:Assorbe le improvvise forze meccaniche di ripensamento generate durante la frattura della piastra metallica e i cicli di piegatura ad alta coppia.
Impianti HVAC pesanti:Scoppia i refrigeratori ad acqua da molte tonnellate, le torri di raffreddamento industriali e i compressori d'aria rotanti.
