Hoan 100301 Pad di isolamento da vibrazioni di gomma modulare Materassi da waffle anti-vibrazione a piastrelle

Hoan 100301 Cuscinetti isolanti per vibrazioni in gomma modulare Tappetini per waffle antivibranti piastrellabili

Elimina le forti vibrazioni meccaniche e l'inquinamento acustico strutturale

Nei moderni edifici commerciali e negli impianti industriali pesanti, il rumore trasmesso dalle strutture rappresenta una sfida ingegneristica persistente e costosa. Il ronzio del motore ad alta frequenza, le pulsazioni della pompa a bassa frequenza e gli urti del compressore alternativo si trasferiscono direttamente nei pavimenti di cemento. Questa energia viaggia sotto forma di onde sonore trasmesse attraverso le colonne degli edifici, facendo vibrare intere planimetrie, causando disturbi legati al rumore, allentamenti dei giunti dei tubi e disturbi alle apparecchiature di alta precisione.
Se hai a che fare con:
Trasmissione del rumore strutturale: tonfi e ronzii a bassa frequenza che si propagano dalle sale delle apparecchiature meccaniche attraverso i solai fino agli uffici o agli spazi residenziali.
Sollecitazione sui giunti dei tubi HVAC: forti vibrazioni nelle pompe dell'acqua o nei refrigeratori che causano affaticamento dei tubi, con conseguenti perdite di fluido e crepe nelle saldature.
Perdita di calibrazione dello strumento: delicate bilance da laboratorio o sensori ottici che registrano le vibrazioni del pavimento, con conseguenti letture inaffidabili.
I cuscinetti isolanti antivibranti in gomma modulare Hoan 100301 rappresentano la soluzione di disaccoppiamento professionale definitiva. Progettata con elastomeri vulcanizzati di alta qualità, questa serie di cuscinetti "waffle" per impieghi gravosi utilizza una configurazione sovrapposta e mobile per assorbire l'energia strutturale e ottenere un funzionamento silenzioso dei macchinari.

Galleria dei prodotti

La nostra serie 100301 presenta un design waffle a doppia faccia che impedisce lo slittamento, aumenta la deflessione dinamica e garantisce una distribuzione uniforme del carico.

1. Cuscinetto vibrante in gomma modulare Hoan 100301 (configurazione standard)

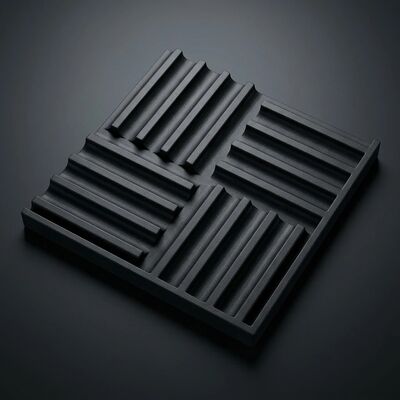

Caratterizzato da una struttura waffle ad alte prestazioni che crea tasche sottovuoto multidirezionali, questo cuscinetto offre eccezionale attrito statico e isolamento dagli urti.(Figura 1: Cuscinetto in gomma antivibrante Hoan 100301 Waffle: gomma naturale stampata con precisione con giunti modulari ad incastro per un dimensionamento flessibile.)

2. Superficie della griglia e dettagli sulla qualità del materiale

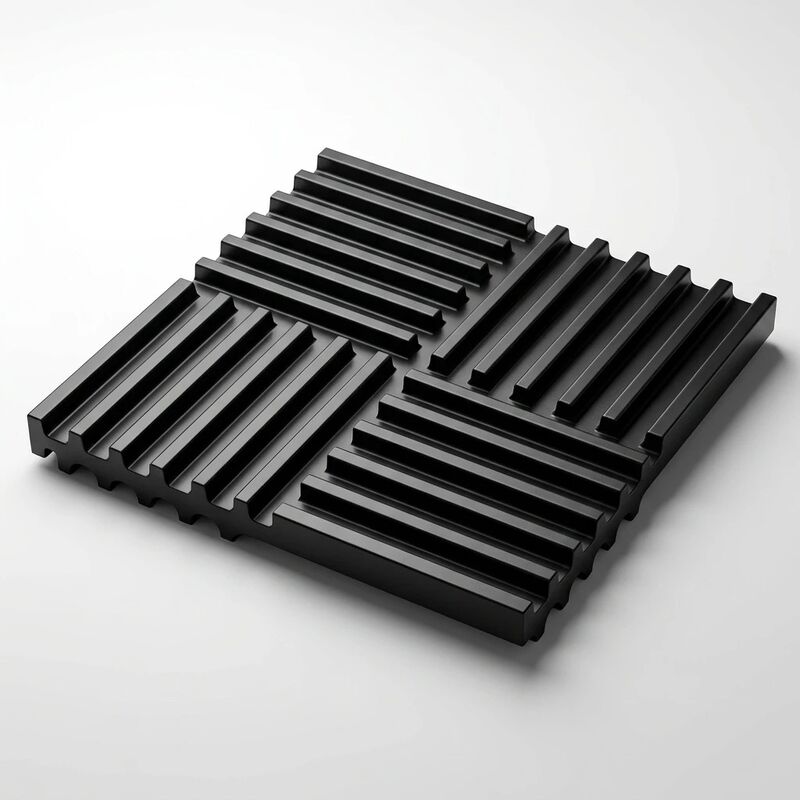

Una vista ravvicinata che mette in risalto il nostro elastomero vulcanizzato di alta qualità, che mostra uno spessore di parete costante e un'elevata resistenza allo strappo progettata per ambienti strutturali esigenti.(Figura 2: Dettaglio del profilo della superficie: la fitta griglia waffle garantisce caratteristiche di taglio ottimali e impedisce la raccolta di umidità o olio sotto il cuscinetto.)

Caratteristiche principali Vantaggi

Design piastrellabile ad incastro modulare:L'ingombro standard del blocco singolo misura 85 mm x 85 mm x 20 mm. I singoli blocchi possono essere collegati senza soluzione di continuità in tappetini più grandi per adattarsi a qualsiasi base dell'attrezzatura o tagliati in loco con un taglierino senza perdere la stabilità dei bordi o la capacità di carico.
Prestazioni multistrato impilabili (da 1 a 4 strati):Adatta facilmente il tuo isolamento dalle vibrazioni. Il 100301 supporta installazioni impilate fino a 4 strati di altezza (altezze complessive: 20 mm, 43 mm, 66 mm e 89 mm). Inserendo piastre di acciaio zincato da 3 mm tra gli strati per distribuire i carichi di compressione, il sistema abbassa la sua frequenza naturale fino a ben 5,3 Hz per la massima protezione a bassa frequenza.
Formulazione in gomma naturale ad alto smorzamento:La speciale miscela NR (gomma naturale), neoprene o EPDM fornisce una dissipazione di energia superiore. Assorbe fino al 99% dei microshock ad alta frequenza, rendendolo perfetto per motori ad alta velocità, generatori e refrigeratori industriali.Nomenclatura/ParteSistema numerico:
Prima cifra (durezza):ad esempio, 6 rappresenta 60 Shore A (standard). Gli optional soft 4 (40 Shore A) o extra-rigidi 8 (80 Shore A) sono personalizzabili.
Seconda cifra (Blocchi):Definisce la configurazione dell'impronta (1 = 1 blocco, 2 = 2 blocchi, 4 = 4 blocchi, 6 = 6 blocchi, 8 = 8 blocchi).
Terza cifra dopo il trattino (Livelli):Specifica il numero di strati impilati (da 1 a 4 strati, separati da piastre di distribuzione del carico da 3 mm).

Elevata resistenza all'ambiente chimico:Formulato per resistere ai raggi UV, all'ozono, al moistura ed esposizione moderata a oli o grassi industriali, garantendo una durata di servizio esente da manutenzione di oltre 10+ anni in ambienti difficili.

Specifiche dettagliate (serie Hoan 100301 - durezza 60 Shore A)

La tabella seguente descrive in dettaglio le specifiche tecniche complete per la famiglia di prodotti standard 40, 60 e 80 Shore A (utilizzando 60 Shore A come base). Questi parametri sono completamente certificati per garantire calcoli meccanici affidabili:

Applicazioni tecniche

I cuscinetti vibranti modulari Hoan 100301 sono apprezzati a livello globale da consulenti acustici, appaltatori MEP e costruttori di macchine per isolare sia il rumore dei macchinari ad alta frequenza che gli impatti pesanti a bassa frequenza.
Torri di raffreddamento per sistemi HVAC:Ideale da posizionare sotto le unità di trattamento dell'aria (AHU), refrigeratori e condensatori evaporativi montati sul tetto per impedire alle vibrazioni di ripercuotersi attraverso le strutture in calcestruzzo. Pompe e ventilatori per l'acqua per fluidi pesanti: disaccoppia pompe dell'acqua di circolazione ad alto volume e ventilatori centrifughi, proteggendo i tubi strutturali dalle crepe da fatica.
Compressori d'aria alternativi:Assorbe forze sbilanciate verticali e orizzontali ad alta energia, stabilizzando i pattini del compressore senza ancoraggio rigido al pavimento.
Letti di fondazione da laboratorio delicati:Protegge i microscopi elettronici ad alto ingrandimento, le macchine di misura a coordinate (CMM) e i tavoli ottici dalle vibrazioni del pavimento ambientale.
Pavimenti Flottanti Architettonici Ambienti Acustici:Utilizzato frequentemente nella costruzione di pavimenti di teatri, sale generatori di hotel, studi di registrazione e locali di impianti meccanici per stabilire un disaccoppiamento acustico ad alta efficienza.
