Name: Isolatore antivibrante in fune d'acciaio zincato con frequenza di isolamento da 5Hz a 100Hz per protezione antivibrante multidirezionale
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

Isolatore antivibrante in fune d'acciaio zincato con frequenza di isolamento da 5Hz a 100Hz per protezione antivibrante multidirezionale

isolatore antivibrante in fune d'acciaio zincato

isolatore antivibrante multidirezionale

isolatore antivibrante 5Hz-100Hz

Luogo di origine:

Cina

Marca:

Hoan

Certificazione:

ISO9001:2015

Numero di modello:

JGX-0648A-36A

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Temperatura di lavoro:

-55 ~ +120

Larghezza complessiva:

50 mm

Tipo di isolamento delle vibrazioni:

Passivo

Intervallo di frequenza di isolamento:

5Hz a 100Hz

Accessori:

Netto

Rigidità assiale:

50n/mm

Materiale a corda metallica:

Acciaio zincato

Diametro della corda di filo:

6.4 mm

Dopo il servizio di garanzia:

Supporto in linea

Intervallo di carico:

2-4,8 kg

Caratteristiche:

Ancoraggio dei fori; Olio Resis

Resistenza alla corrosione:

SÌ

Dimensione del filo di montaggio:

Orientamento dell'installazione:

Verticale o orizzontale

Evidenziare:

isolatore antivibrante in fune d'acciaio zincato

isolatore antivibrante multidirezionale

isolatore antivibrante 5Hz-100Hz

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

MoneyGram, Western Union, T/T, D/P, D/A, L/C

Prodotti correlati

Video

Isolatore antivibrante in fune d'acciaio zincato con frequenza di isolamento da 5Hz a 100Hz per protezione antivibrante multidirezionale

Ottieni il miglior prezzo

Video

JGX-0956A-104A Isolatore di vibrazioni a fune metallica Struttura aperta per scenari esterni

Ottieni il miglior prezzo

Video

JGX-1598A-557A Capacità "Silencing" ad ampia frequenza per piattaforme ottiche di fascia alta e apparecchiature per la produzione di semiconduttori

Ottieni il miglior prezzo

Video

Isolatore di vibrazione da corda di filo della serie JGX-1276 per l'industria Larghezza complessiva 50 mm Design Style Industrial

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

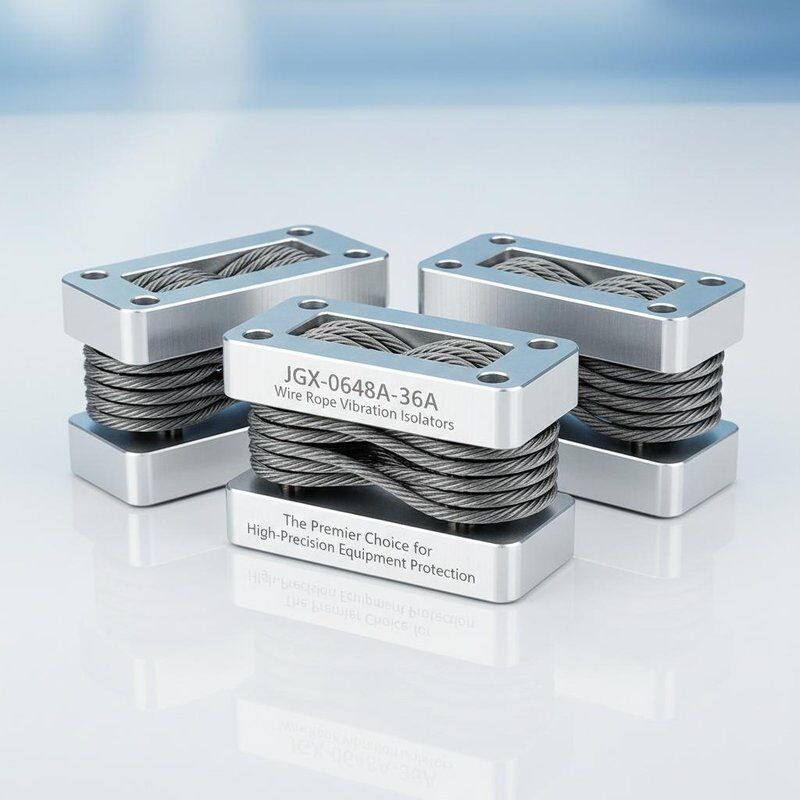

JGX-0648A-36A Isolatori di vibrazione da corda di filo

La scelta migliore per la protezione di attrezzature ad alta precisione

La serie JGX-0648A

Gli isolatori di vibrazione della serie JGX-0648A della società Xi'an Hoan Microwave Co., Ltd. sono diventati la scelta preferita per la protezione dalle vibrazioni delle apparecchiature ad alta precisione.Grazie alla loro qualità militareAttraverso una struttura a spirale appositamente progettata, questi isolatori ottengono l'isolamento da vibrazioni multidirezionali.ridurre efficacemente l'impatto delle vibrazioni e degli urti durante il trasporto e il funzionamento delle attrezzature.

Il loro vantaggio principale risiede nelle elevate caratteristiche di smorzamento, che dissipano rapidamente l'energia delle vibrazioni per evitare la risonanza e garantire la stabilità dell'apparecchiatura.La serie JGX-0648A presenta anche un ampio raggio di carico, in modo flessibile per soddisfare le esigenze di isolamento dalle vibrazioni di apparecchiature con pesi diversi. rigorosamente testato per la resistenza alla fatica e l'adattabilità ambientale,i prodotti mantengono prestazioni eccezionali anche in condizioni estreme.

Sia per sistemi radar, attrezzature elettroniche di contromisura o strumenti di laboratorio di precisione, la serie JGX-0648A fornisce un affidabile supporto di isolamento dalle vibrazioni,mostrando le capacità tecniche di Xi'an Hoan Microwave nel campo dell'isolamento da vibrazioni di fascia alta.

Opzioni di montaggio

Parametri di dimensione

Modello	"H"± 3.30	"W"	Peso unitario	Opzioni di montaggio	Per il buco ((mm)	Filtro (mm)	Csinc ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Scheda tecnica

Carico verticale

Numero di curva	Modello	Cargo statico massimo (N)	Deformazione massima (mm)	rigidità da vibrazione (KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Carico direzionale

Numero di curva	Modello	Cargo statico massimo (N)	Deformazione massima (mm)	rigidità da vibrazione ((KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Carico laterale

Numero di curva	Modello	Cargo statico massimo (N)	Cargo statico massimo (N)	rigidità da vibrazione ((KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

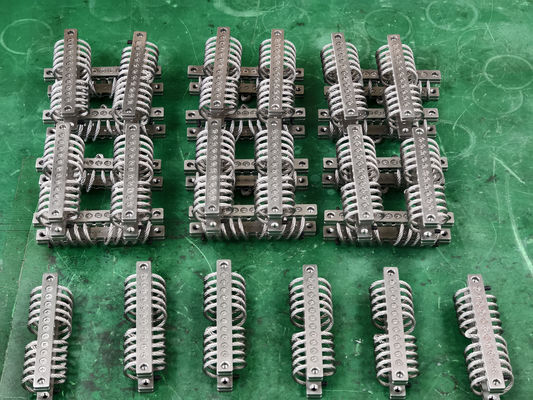

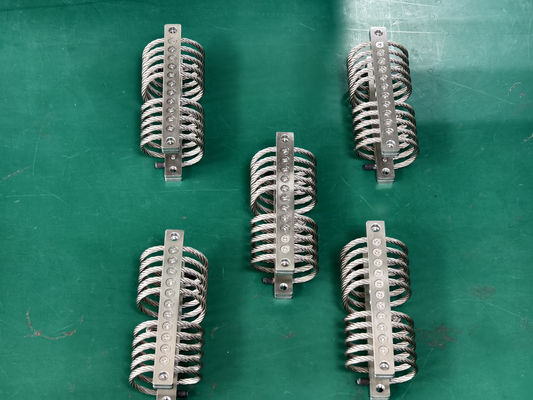

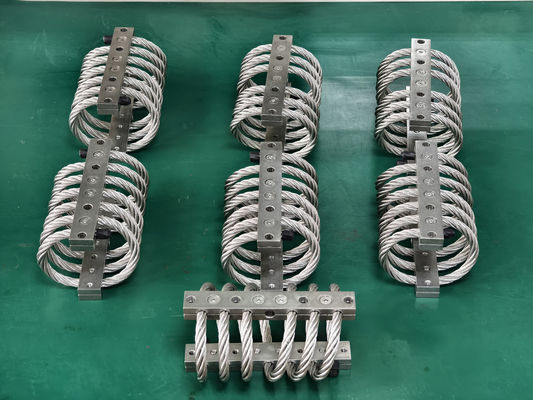

Foto di feedback dei clienti
