Ammortizzatore di vibrazioni del cavo metallico

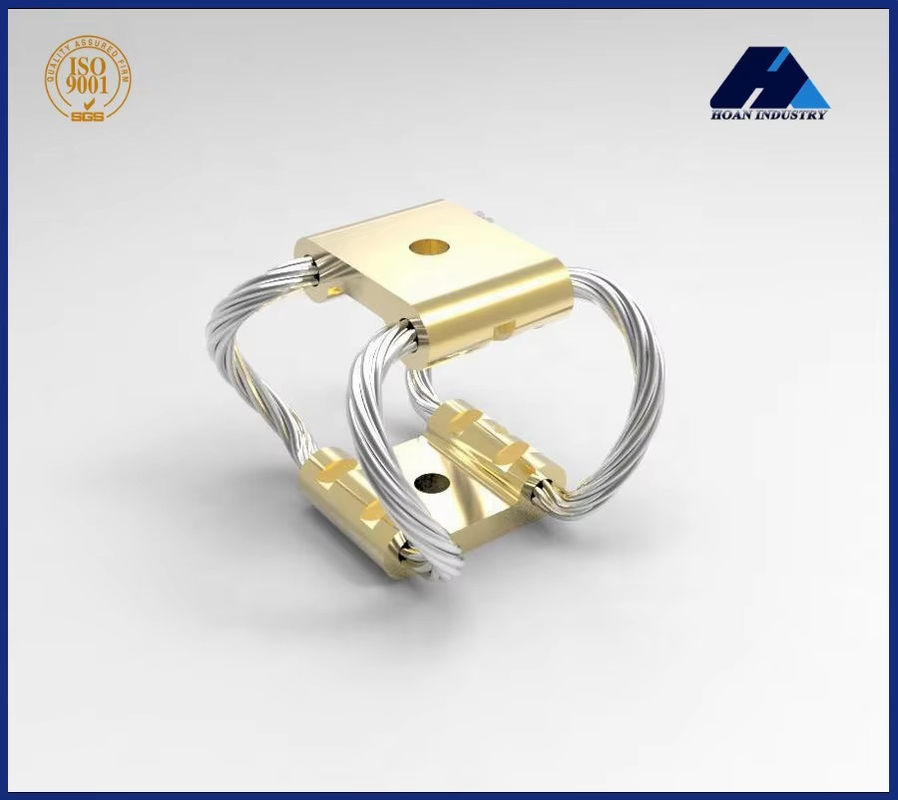

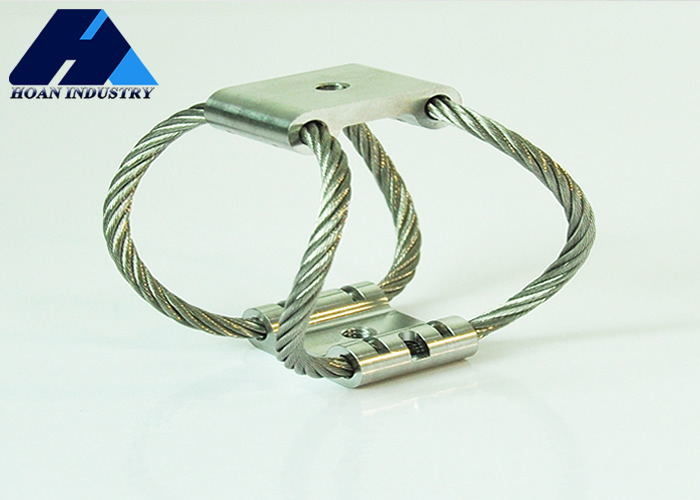

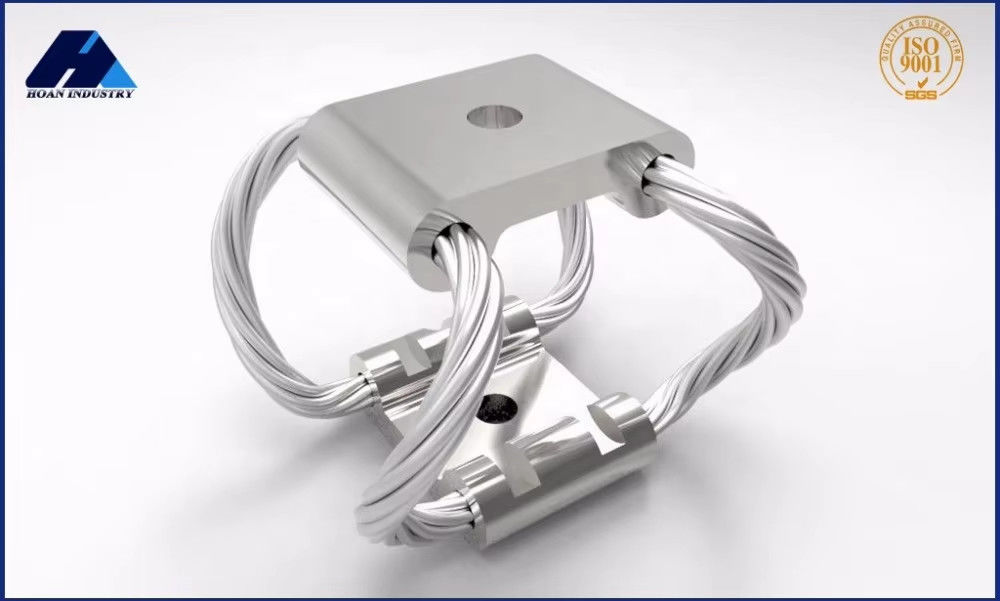

GR4-24A-A Isolatore di vibrazione da corda di filo per strumenti di precisione

Name: GR4-24A-A Isolatore di vibrazione da corda di filo per strumenti di precisione
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

Marchio:	Hoan
Numero di modello:	GR4-24A-A
MOQ:	4
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

ISO9001:2015 Certificate

Documento:

GR series.pdf

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Evidenziare:

Isolatore a fune per strumenti di precisione

Isolatore di vibrazioni GR4-24A-A

Isolatore di vibrazioni per strumenti di precisione

Descrizione del prodotto

GR4-24A-A Isolatori di vibrazione da funi di filo

La soluzione ideale per strumenti di precisione e applicazioni di produzione di fascia alta che richiedono un controllo delle vibrazioni superiore.

Specificativi del prodotto

Parole chiave di prodotto	ammortizzatore di vibrazioni del filo
Temperatura di funzionamento	-55°C a +120°C
Tipo di impianto	Verticale
Utilizzatori	Pompa a vuoto
Diametro della corda di filo	3.2 mm
Colore	Argioli
Materiale per la corda	Acciaio galvanizzato
Tasso primaverile	100-500 libbre/pollice
Resistenza agli urti	30 g/11 ms

Isolatori di vibrazione da corda di filo di serie GR

Una soluzione innovativa per il controllo delle vibrazioni delle attrezzature industriali, in particolare degli strumenti di precisione, delle apparecchiature di comunicazione,e applicazioni di produzione di fascia alta in cui le interferenze da vibrazioni influenzano la stabilità delle apparecchiature.

Informazioni tecniche

Struttura di avvolgimento a spirale di una corda di filo in acciaio inossidabile a più fili
Assorbe l'energia delle vibrazioni ad ampia frequenza (intervallo 5Hz-500Hz)
Risistenza alla corrosione superiore rispetto agli isolanti tradizionali in gomma o a molla
Vita di servizio prolungata superiore a 10 anni

Scenari di applicazione

Implementato con successo in macchine utensili ad alta precisione, piattaforme ottiche e apparecchiature di comunicazione montate sui veicoli.I test sul campo mostrano una riduzione del 60% della velocità di trasmissione delle vibrazioni per le applicazioni con cambio, estendendo significativamente i cicli di manutenzione.

Parametri di dimensione

Modello	Altezza ± 1,5 mm	Larghezza (mm)	Peso ((kg)	Opzioni di montaggio	Attraverso il buco	Filtro (mm)	C'è un affondamento.
GR4-24A-A	42	47	0.63	A, B, C, D, E, S	¢7	M6*1.0	90
GR4-18A-A	53	54	0.63	Come sopra.
GR4-13A-A	60	59	0.68	Come sopra.
GR4-6.7A-A	75	68	0.77	Come sopra.

Curva di carico statico

- No, no, no, no.	Modello	Cargo statico massimo (N)	Max Deflezione (mm)	Kv ((Vibrazione) (KN/m)	Ks ((Shock) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Opzioni di montaggio delle barre

Opzioni di materiale:Acciaio inossidabile o alluminio
Trattamenti superficiali per l'alluminio:
- Anodizzazione bianca:Trattamento standard che mantiene il colore naturale dell'alluminio aumentando la durezza della superficie
- Anodizzazione dura:Fornisce una durezza superiore con finitura più scura, raccomandata per applicazioni esigenti

Esempio di installazione del cliente
