Name: JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica

Place of Origin:

China

Marca:

Hoan

Certificazione:

ISO9001:2015

Model Number:

JGX-1598A-515A

Documento:

JGX-1598 Series.pdf

Contattaci

Chiedi un preventivo

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica

Dettagli del prodotto

Port:

Xi'an

Structure:

Helical

Flexible And Durable:

Yes

Showroom Location:

None

Shape:

Circular

Mounting Thread Size:

M10

High:

102mm

Mounting Type:

Varies depending on application

Feature:

Durable

Installation Orientation:

Vertical or Horizontal

Applications:

Aerospace, Military, Industrial

Load Range:

515KG

Spring Constant:

50N/mm

Wire Rope Diameter:

15.9mm

Termini di pagamento e di spedizione

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Prodotti correlati

Isolatori di vibrazioni a fune d'acciaio ad alte prestazioni serie JGX-2228A-960A di Xi'an Hoan Microwave per apparecchiature industriali

Ottieni il miglior prezzo

JGX-2228A-1250A Isolatore di vibrazione da filo di filo Il futuro dell'isolamento da vibrazione delle macchine industriali

Ottieni il miglior prezzo

JGX-1598A-285A Isolatore di vibrazione da corda di filo d'acciaio per proteggere le apparecchiature di precisione dalle vibrazioni e dagli impatti

Ottieni il miglior prezzo

Isolatori antivibranti per funi d'acciaio JGX-1598A-324A: migliorano l'affidabilità per la misurazione di precisione

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

Serie JGX-1598A

JGX-1598A — La saggezza ingegneristica di semplificare la complessità nell'installazione

Nel campo del controllo delle vibrazioni delle apparecchiature, l'installazione e la manutenzione efficienti sono fondamentali per migliorare l'affidabilità del sistema e ridurre i costi del ciclo di vita. Xi'an Hoan Microwave lo comprende bene e il suo isolatore a fune metallica JGX-1598A ha incorporato il concetto di "ingegneria-friendly" fin dall'inizio della sua progettazione.

L'isolatore presenta un design strutturale semplice e intuitivo. In genere, non sono necessari strumenti specializzati complessi; gli ingegneri possono completare rapidamente la selezione e il posizionamento dell'installazione in base alla distribuzione del peso dell'apparecchiatura. Le sue dimensioni complessive compatte consentono di risparmiare spazio prezioso nella parte inferiore dell'apparecchiatura o sulla base di installazione, offrendo una maggiore flessibilità per l'integrazione del sistema.

Ancor più importante, la sua forma strutturale unica semplifica notevolmente le procedure di post-manutenzione. Quando è necessaria l'ispezione o la sostituzione, l'operazione è comoda ed efficiente, riducendo significativamente i tempi di inattività delle apparecchiature. Con la saggezza di semplificare la complessità, il JGX-1598A rende l'implementazione e l'applicazione di soluzioni di isolamento delle vibrazioni più efficienti e fluide che mai.

Curva di carico statico

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica 0

No	Modello	Carico statico massimo (kg)	Deflessione massima (mm)	Kv(Vibrazione) (KN/m)	Ks(Shock) (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica 1

No	Modello	Carico statico massimo (kg)	Deflessione massima (mm)	Kv(Vibrazione) (KN/m)	Ks(Shock) (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica 2

No	Modello	Carico statico massimo (kg)	Deflessione massima (mm)	Kv(Vibrazione) (KN/m)	Ks(Shock) (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

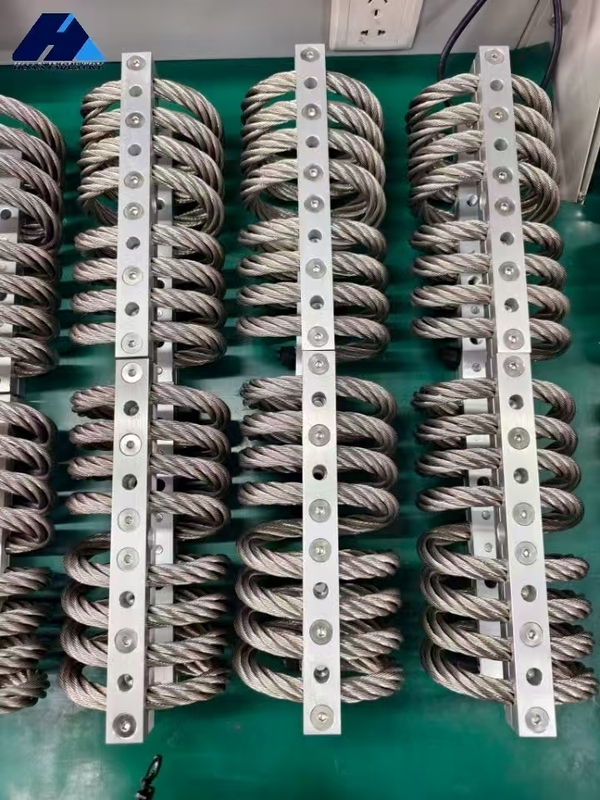

Foto dei clienti

JGX-1598A-515A Semplificare la Complessità nell'Installazione con l'Isolatore di Vibrazioni a Fune Metallica 3

Applicazioni del prodotto

Applicazioni	Apparecchiature tipiche	Protezione da	Vantaggi operativi
Navale	Elettronica, computer Macchinari	Esplosioni, vibrazioni intrinseche, tempeste	Lunga durata, esente da manutenzione, temperature estreme, resistenza alla corrosione, protezione su tutti gli assi
Veicoli per terreni accidentati	Strumentazione, generatori, elettronica	Terreni accidentati, cattive condizioni stradali, collisioni	Lunga durata, esente da manutenzione, temperature estreme, ozono, radioattività, radiazioni UV
Container di spedizione	Ottica, strumenti, missili, elettronica	Transito, movimentazione, carico/scarico	Lunga durata, esente da manutenzione, esposizione all'umidità, uso ripetuto
Aerei	Elettronica, computer	Manovre ad alto G, atterraggi duri, aria turbolenta	Temperature e altitudini estreme, leggerezza
Apparecchiature industriali	Centrifughe, essiccatori, pompe	Carichi dinamici sbilanciati, colpo d'ariete, vibrazioni intrinseche, debolezza delle fondamenta	Lunga durata, esente da manutenzione, ambienti corrosivi
Apparecchiature per ordigni	Controlli computerizzati, elettronica	Terreni accidentati, manovre ferroviarie, transito	Esente da manutenzione, temperature estreme, esplosioni nelle vicinanze
Apparecchiature mediche	Apparecchiature meccaniche necessarie per l'assistenza ai pazienti	Vibrazioni dovute a parti in movimento, carrelli mobili - Shock da trasporto	Esente da manutenzione, nessun rilascio di gas, può essere sterilizzato
Camini	Camini, depuratori, dispositivi di misurazione	Vento che causa frequenze di risonanza, gas di scarico che causano turbolenze vicino al depuratore, ecc.	Esente da manutenzione, temperature estreme, ambienti corrosivi

* Trattamento superficiale del compensato in lega di alluminio *
* Anodizzazione bianca: il trattamento superficiale per rendere la superficie dell'alluminio più dura di se stessa. Il colore delle barre di montaggio in alluminio anodizzato bianco mantiene lo stesso colore dell'alluminio stesso. È il normale trattamento superficiale delle barre di montaggio in alluminio;
* Anodizzazione dura: il trattamento superficiale per rendere le barre di montaggio in alluminio molto più dure rispetto al metodo di anodizzazione bianca. Il colore delle barre di montaggio in alluminio anodizzato duro è più scuro rispetto al metodo di anodizzazione bianca. Uso speciale per requisiti complessi o speciali delle condizioni di lavoro dell'utilizzo degli isolatori a fune metallica.
