Name: JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958A-99A
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments

Steel Wire Rope Vibration Isolator

Precision Instruments Wire Rope Vibration Isolator

Place of Origin:

China

Marca:

Hoan

Certificazione:

ISO9001:2015

Numero di modello:

JGX-0958A-99A

Contattaci

Chiedi un preventivo

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments

Dettagli del prodotto

Tipo di commercializzazione:

Nuovo prodotto 2020

Materiale del cavo metallico:

Acciaio galvanizzato

Efficienza dell'isolamento:

90%

Capacità di carico:

50 kg

Rapporto di prova della macchina:

Fornito

Larghezza:

108 mm

Rigidità assiale:

50 N/mm

Orientazione dell'installazione:

Verticale o orizzontale

Frequenza di vibrazione:

5-50HZ

Capacità di carico del prodotto:

Personalizzabile

Port:

Xi'an

Intervallo di frequenza di isolamento:

da 5 Hz a 100 Hz

Prodotto relativo:

Ammortizzatore di Backdraft

Distanza di carico:

43,149KG

Peso:

0.5 kg

Evidenziare:

Steel Wire Rope Vibration Isolator

Precision Instruments Wire Rope Vibration Isolator

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

MoneyGram, Western Union, T/T, D/P, D/A, L/C

Prodotti correlati

Video

JGX-0400A-31.5A Isolatore di vibrazione da corda di filo montato verticalmente per proteggere le attrezzature dalle vibrazioni e dagli urti

Ottieni il miglior prezzo

Video

Isolatore di vibrazione da corda di filo in acciaio inossidabile per aerei e comunicazioni impermeabile e resistente JGX-0400-31.5A

Ottieni il miglior prezzo

JGX-0648D-56A Isolatore di vibrazione a filo meticolosamente progettato per prestazioni ottimali in vari dispositivi

Ottieni il miglior prezzo

JGX-0648A-45A Isolatore di vibrazione da cavo di filo riducente delle vibrazioni per motori automobilistici

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

JGX-0958A Series

The JGX-0958A steel wire rope vibration isolator developed by Xi'an Hoan Microwave Co., Ltd. is a high-performance shock-resistant vibration isolation device specially designed for precision instruments, electronic equipment and military facilities. The product is formed by winding high-quality stainless steel wire ropes, and realizes multi-directional vibration isolation through a unique structural design, effectively absorbing vibration and impact energy from equipment operation or the external environment. It has a wide operating temperature range (-40℃～+120℃) and strong corrosion resistance, making it suitable for complex working conditions such as ships, vehicle-mounted radars and avionics.

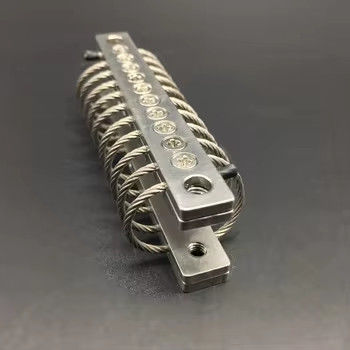

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 0

Static-Load Curve

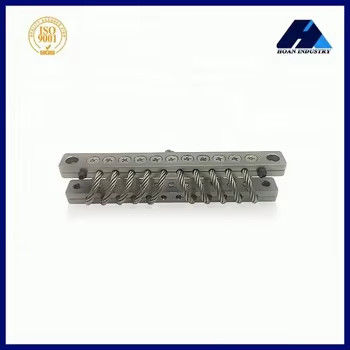

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 1

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 2

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 3

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19

* The material of the wire rope splint *

Stainless Steel or Aluminum can be selected

* Surface treatment of aluminum alloy plywood *

* White Anodizing: The surface treatment to make the aluminum surface harder than itself. The color of the white anodized aluminum mounting bars keep the same color as the aluminum itself. It is the normal surface treatment of the aluminum mounting bars;
* Hard Anodizing: The surface treatment to make the aluminum mounting bars much more harder than the white anodized way. The color of the hard anodized aluminum mounting bars is more darker than the white anodizing way. Special use for complex or special requirements of the working conditions of the using of wire rope isolators.
