Name: JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958A-138A
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments

Corrosion-Resistant Wire Rope Vibration Isolator

Harsh Environments Wire Rope Vibration Isolator

Luogo di origine:

Cina

Marca:

Hoan

Certificazione:

ISO9001:2015

Numero di modello:

JGX-0958A-138A

Contattaci

Chiedi un preventivo

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments

Dettagli del prodotto

Costruzione di fili di filo:

7x19

Servizio post-garanzia:

Supporto online

Materiale del cavo metallico:

Acciaio galvanizzato

Intervallo di frequenza di isolamento:

da 5 Hz a 100 Hz

Tipo:

Rumore e attenuazione

Larghezza complessiva:

50 mm

Temperatura di esercizio:

-40°C a 80°C

Industria applicabile:

Negozi di materiali da costruzione, energia e miniere

Installation Type:

Horizontal/Vertical

Dimensione del filo di montaggio:

costante della molla:

50 N/mm

Edilizia:

Corde di filo intrecciato

Funzione:

Anti shock

Intervallo di temperatura:

-40°F a 200°F

Certificazione del prodotto:

ISO 9001

Evidenziare:

Corrosion-Resistant Wire Rope Vibration Isolator

Harsh Environments Wire Rope Vibration Isolator

Termini di pagamento e di spedizione

Quantità di ordine minimo

Termini di pagamento

MoneyGram, Western Union, T/T, D/P, D/A, L/C

Prodotti correlati

Video

JGX-0400A-31.5A Isolatore di vibrazione da corda di filo montato verticalmente per proteggere le attrezzature dalle vibrazioni e dagli urti

Ottieni il miglior prezzo

Video

Isolatore di vibrazione da corda di filo in acciaio inossidabile per aerei e comunicazioni impermeabile e resistente JGX-0400-31.5A

Ottieni il miglior prezzo

JGX-0648D-56A Isolatore di vibrazione a filo meticolosamente progettato per prestazioni ottimali in vari dispositivi

Ottieni il miglior prezzo

JGX-0648A-45A Isolatore di vibrazione da cavo di filo riducente delle vibrazioni per motori automobilistici

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

JGX-0958A Series

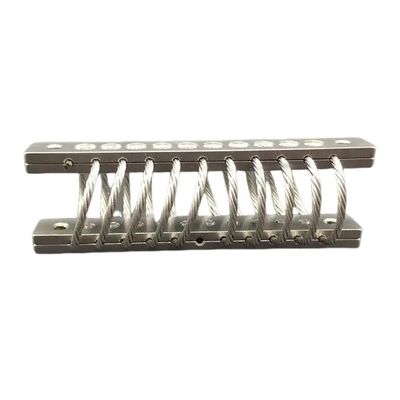

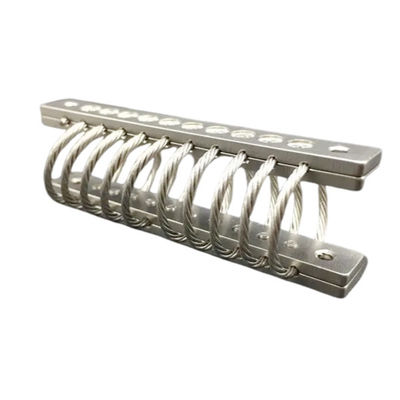

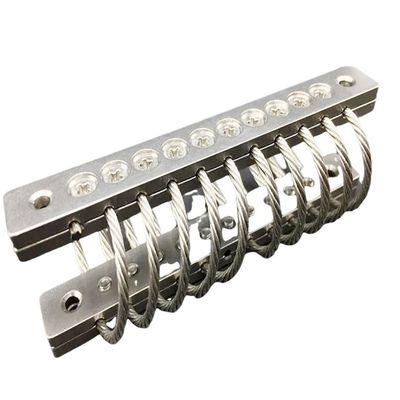

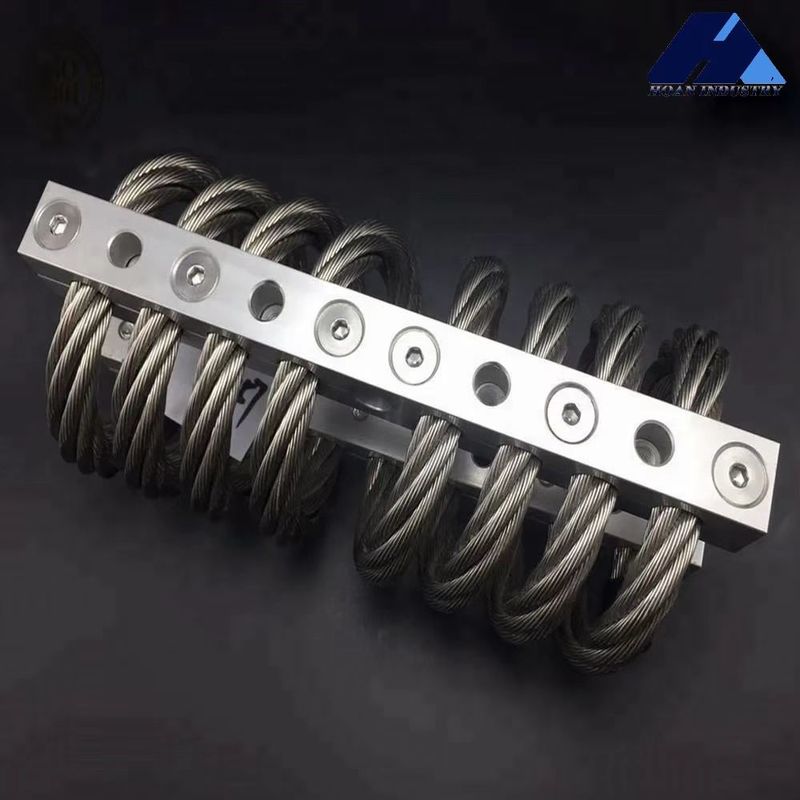

The JGX - 0958A steel wire rope vibration isolator adopts a spiral winding structure of multi - strand stainless steel wire ropes, combining rigidity and elasticity with excellent damping performance. It has a wide operating temperature range (-40℃～+120℃), is corrosion - resistant and aging - resistant, and can adapt to harsh environments such as humidity and salt spray. The static load range of the product is 5～50kg, and the natural frequency is as low as below 10Hz, which can effectively isolate high - frequency vibrations. The unique non - metallic design avoids electromagnetic interference, making it particularly suitable for the vibration isolation protection of precision electronic equipment.

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 0

Static-Load Curve

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 1

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 2

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 3

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19

* The material of the wire rope splint *

Stainless Steel or Aluminum can be selected

* Surface treatment of aluminum alloy plywood *

* White Anodizing: The surface treatment to make the aluminum surface harder than itself. The color of the white anodized aluminum mounting bars keep the same color as the aluminum itself. It is the normal surface treatment of the aluminum mounting bars;
* Hard Anodizing: The surface treatment to make the aluminum mounting bars much more harder than the white anodized way. The color of the hard anodized aluminum mounting bars is more darker than the white anodizing way. Special use for complex or special requirements of the working conditions of the using of wire rope isolators.
