Ammortizzatore di vibrazioni del cavo metallico

JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica

Name: JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-79A
Availability: InStock

Marchio:	Hoan
Numero di modello:	JGX-0648A-79A
MOQ:	4 pience
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union,
Supply Ability:	4, penny,7

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9001:2015

Diametro della corda di filo:

3 mm

Costruzione del filo:

7x19

Funzione:

Ammorbidimento

Intervallo di temperatura:

-40°C a 80°C

Tipo di montaggio:

Loop a Loop

Tipo di impianto:

Verticale

Accessori:

Non

Efficienza dell'isolamento dalle vibrazioni:

Fino a 90%

Diametro:

1 pollice

Tipo dell'isolatore:

Vibrazione

Condizione:

Nuovo

Tipo:

Assorbente d'urto

Forma:

a forma di cilindro

Resistenza agli urti:

20 g/11 ms

Assorbimento dello shock:

- Sì, sì.

Capacità di alimentazione:

4, penny,7

Evidenziare:

Isolatori antivibranti a fune metallica per esposizione chimica

Isolatori antivibranti a fune metallica JGX-0648a-79a

Descrizione del prodotto

Serie JGX-0648A

La serie JGX-0648 di isolatori da vibrazione a filo di filo sviluppati da Xi'an Hoan Microwave Co., Ltd. sono prodotti di qualità professionale nel campo dell'isolamento da vibrazioni,che vanta prestazioni eccellentiPrendiamo il modello JGX-0648D-79A come esempio.Corde di acciaio inossidabile di 4 mm di diametro e saldamente montate con piastre di fissaggio superiori e inferiori di alta resistenzaAttraverso i test, ha dimostrato una notevole capacità di carico, con un carico massimo statico fino a 79 kg.

Per quanto riguarda l'adattabilità ambientale, questa serie di isolanti vibrazionali può mantenere un funzionamento stabile in ambienti a temperature estremamente elevate e basse, offrendo un ampio intervallo di tolleranza alle temperature.Grazie a materiali in acciaio inossidabile di alta qualità, presentano un'eccezionale resistenza alla corrosione anche in condizioni di lavoro complesse con esposizione chimica.dispositivi montati su veicoli su strade accidentate, o attrezzature di bordo in condizioni marine umide, gli isolanti di vibrazione a corda di filo della serie JGX-0648 forniscono soluzioni efficienti di isolamento e tamponamento delle vibrazioni per dispositivi elettronici,apparecchiature meccaniche, e strumenti, garantendo efficacemente il funzionamento stabile e le prestazioni ottimali dell'apparecchiatura.

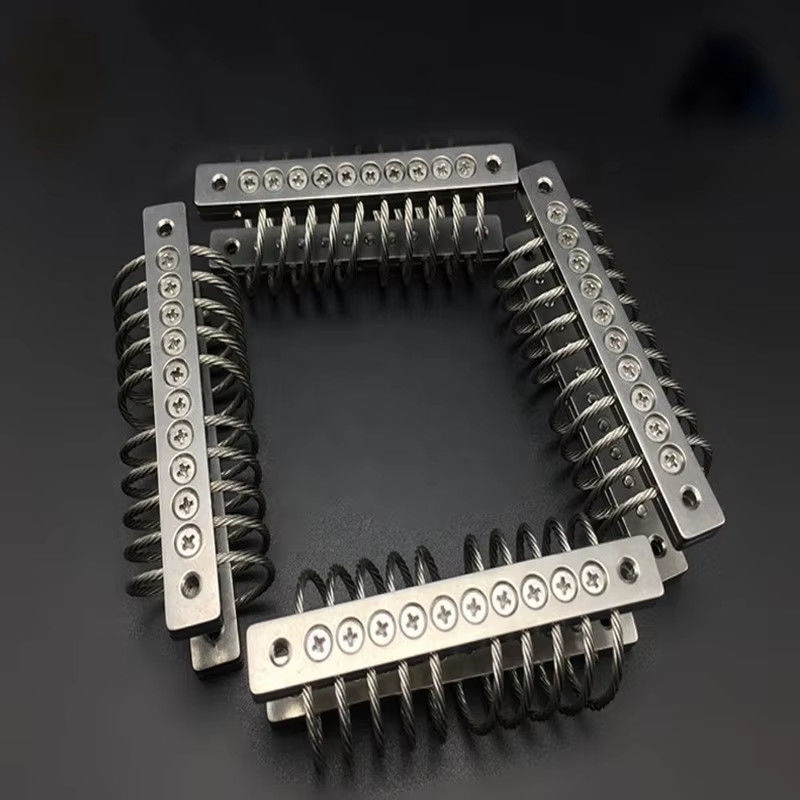

JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica

Opzioni di montaggio

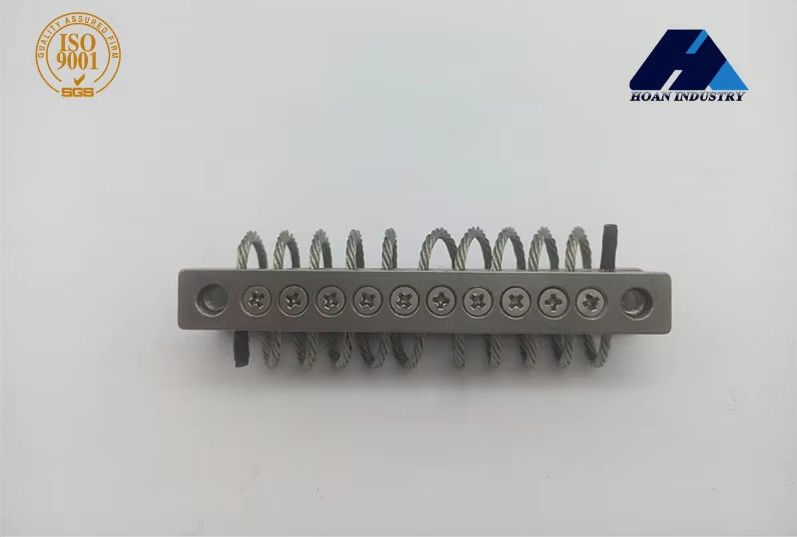

JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica

Parametro di dimensione:

Modello	- H3±3.30	¢W ¢	Peso unitario	Opzioni di montaggio	Per il buco ((mm)	Filtro (mm)	Csinc ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Fogli tecnici:

Carico verticale

Numero di curva	Modello	Cargo statico massimo (N)	Deformazione massima (mm)	rigidità da vibrazione (KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° carico direzionale:

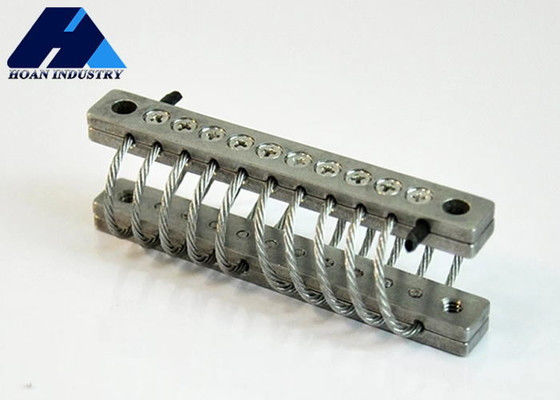

JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica

Numero di curva	Modello	Cargo statico massimo (N)	Deformazione massima (mm)	rigidità da vibrazione ((KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Carico laterale:

JGX-0648a-79a Isolatori da vibrazione da funi di filo per condizioni di lavoro complesse con esposizione chimica

Numero di curva	Modello	Cargo statico massimo (N)	Cargo statico massimo (N)	rigidità da vibrazione ((KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

*Materiale della stecca di montaggio*

Acciaio inossidabile o alluminio può essere selezionato

*Opzioni di trattamento superficiale per compensato in lega di alluminio*

* Anodizzazione bianca: trattamento superficiale per rendere la superficie dell'alluminio più dura di se stessa.È il trattamento normale della superficie delle barre di montaggio in alluminio;
* Anodizzazione dura: trattamento superficiale per rendere le barre di montaggio in alluminio molto più dure rispetto al metodo anodizzato bianco.Il colore delle barre di montaggio in alluminio anodizzato duro è più scuro del modo bianco anodizzante- uso speciale per esigenze complesse o particolari delle condizioni di lavoro dell'uso di isolatori a filo.
