Serie JGX-0648A

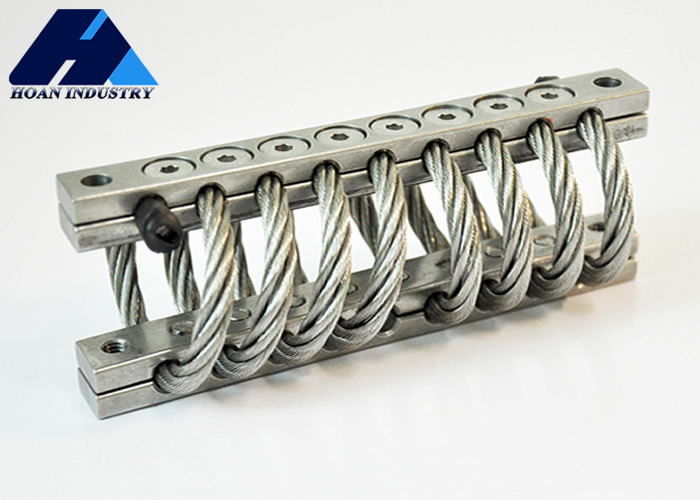

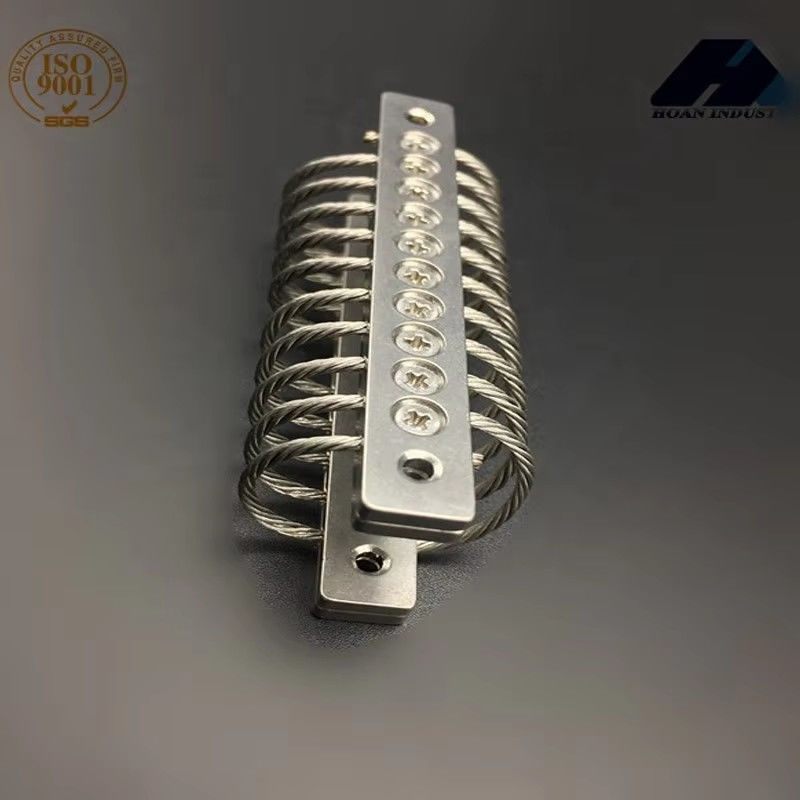

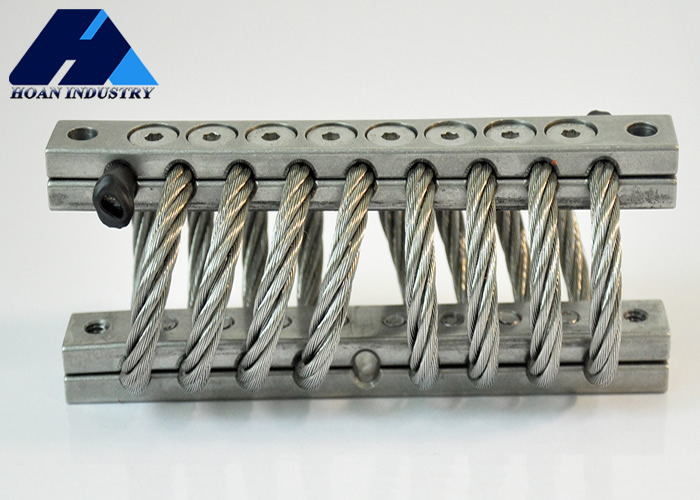

La serie JGX-0648 di isolatori di vibrazione da fune è sviluppata e prodotta in modo indipendente da Xi'an Hoan Microwave Co., Ltd. Questa serie presenta una struttura di avvolgimento a spirale di fune.Attraverso processi precisi, le corde di filo sono saldamente fissate tra i substrati metallici superiore e inferiore, formando unità di isolamento dalle vibrazioni altamente efficienti.i prodotti offrono diverse specifiche di capacità di carico statico, soddisfacendo le diverse esigenze di applicazione ingegneristica.
Verificato da progetti di ingegneria pratica, la serie di isolatori di vibrazione JGX-0648 è stata ampiamente applicata su larga scala nella produzione automobilistica, nella costruzione navale, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trasporti, nel settore dei trase industria militare in regioni come LiaoningNel montaggio di sistemi di propulsione automobilistici, questi prodotti possono efficacemente ridurre la trasmissione delle vibrazioni del motore alla struttura della carrozzeria del veicolo.Nel settore della costruzione navale, garantiscono il funzionamento stabile delle attrezzature elettroniche di precisione marine in condizioni di mare complesse.forniscono una protezione affidabile dalle vibrazioni per varie strutture militari, garantendo il loro funzionamento continuo e stabile in condizioni ambientali estreme.La serie JGX-0648 è una soluzione ideale di isolamento dalle vibrazioni per salvaguardare il funzionamento affidabile di attrezzature chiave in molteplici settori.
Opzioni di montaggio
Parametro di dimensione:
| Modello |
- H3±3.30 |
¢W ¢ |
Peso unitario |
Opzioni di montaggio |
Per il buco ((mm) |
Filtro (mm) |
Csinc ((°C) |
| JGX-0648D-79A |
48 |
56 |
0.456 |
A, B, C, D, E, S |
¥6,9±0.13 |
M6×1.0 |
90 |
| JGX-0648D-68A |
54 |
64 |
0.492 |
| JGX-0648D-56A |
59 |
71 |
0.516 |
| JGX-0648D-45A |
64 |
80 |
0.564 |
| JGX-0648D-39A |
64 |
89 |
0.832 |
| JGX-0648D-36A |
67 |
95 |
0.864 |
| JGX-0648D-33A |
67 |
100 |
0.684 |
| JGX-0648D-30A |
83 |
108 |
0.708 |
Fogli tecnici:
Carico verticale
| Numero di curva |
Modello |
Cargo statico massimo (N) |
Deformazione massima (mm) |
rigidità da vibrazione
(KN/m)
|
rigidità all'impatto ((KN/m) |
| 1 |
JGX-0648D-79A |
79 |
17.8 |
382 |
182 |
| 2 |
JGX-0648D-68A |
68 |
23.9 |
266 |
116 |
| 3 |
JGX-0648D-56A |
56 |
29.0 |
196 |
79 |
| 4 |
JGX-0648D-45A |
45 |
32.0 |
151 |
60 |
| 5 |
JGX-0648D-39A |
39 |
32.0 |
127 |
51 |
| 6 |
JGX-0648D-36A |
36 |
35.6 |
109 |
42 |
| 7 |
JGX-0648D-33A |
33 |
35.6 |
100 |
39 |
| 8 |
JGX-0648D-30A |
30 |
50.8 |
74 |
25 |
45 ° carico direzionale:
| Numero di curva |
Modello |
Cargo statico massimo (N) |
Deformazione massima (mm) |
rigidità da vibrazione ((KN/m) |
rigidità all'impatto ((KN/m) |
| 1 |
JGX-0648D-79A |
56.7 |
25.9 |
215 |
89 |
| 2 |
JGX-0648D-68A |
47.7 |
34.0 |
151 |
58 |
| 3 |
JGX-0648D-56A |
39.8 |
39.6 |
109 |
40 |
| 4 |
JGX-0648D-45A |
32.8 |
45.7 |
86 |
30 |
| 5 |
JGX-0648D-39A |
27.9 |
45.7 |
72 |
25 |
| 6 |
JGX-0648D-36A |
25.3 |
50.8 |
61 |
21 |
| 7 |
JGX-0648D-33A |
23.4 |
50.8 |
56 |
19 |
| 8 |
JGX-0648D-30A |
21.3 |
71.6 |
41 |
12 |
Carico laterale:
| Numero di curva |
Modello |
Cargo statico massimo (N) |
Cargo statico massimo (N) |
rigidità da vibrazione ((KN/m) |
rigidità all'impatto ((KN/m) |
| 1 |
JGX-0648D-79A |
43.2 |
18.8 |
110 |
110 |
| 2 |
JGX-0648D-68A |
36.3 |
24.9 |
72 |
72 |
| 3 |
JGX-0648D-56A |
31.7 |
30.0 |
49 |
49 |
| 4 |
JGX-0648D-45A |
25.0 |
34.0 |
37 |
37 |
| 5 |
JGX-0648D-39A |
22.7 |
34.0 |
32 |
32 |
| 6 |
JGX-0648D-36A |
20.4 |
38.1 |
25 |
25 |
| 7 |
JGX-0648D-33A |
18.2 |
38.1 |
23 |
23 |
| 8 |
JGX-0648D-30A |
15.9 |
52.8 |
16 |
16 |
* Caratteristiche uniche degli isolanti di vibrazione di Xi'an Hoan *
Niente schifo o invecchiamento.
* Alta ammortizzazione interna.
* gamma di temperature molto ampia.
* Ampia varietà di possibili accessori.
* Rapidi e economici prototipi.
* Estremamente robusta costruzione e lunga durata.
* Ottimo isolamento combinato da urti e vibrazioni.
* Non influenzato da agenti chimici, acqua di mare, ozono, raggi UV
