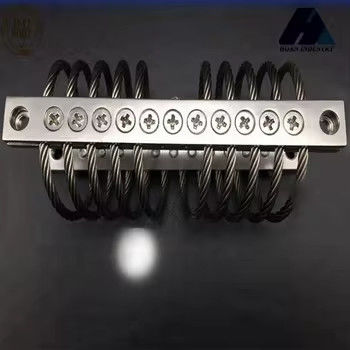

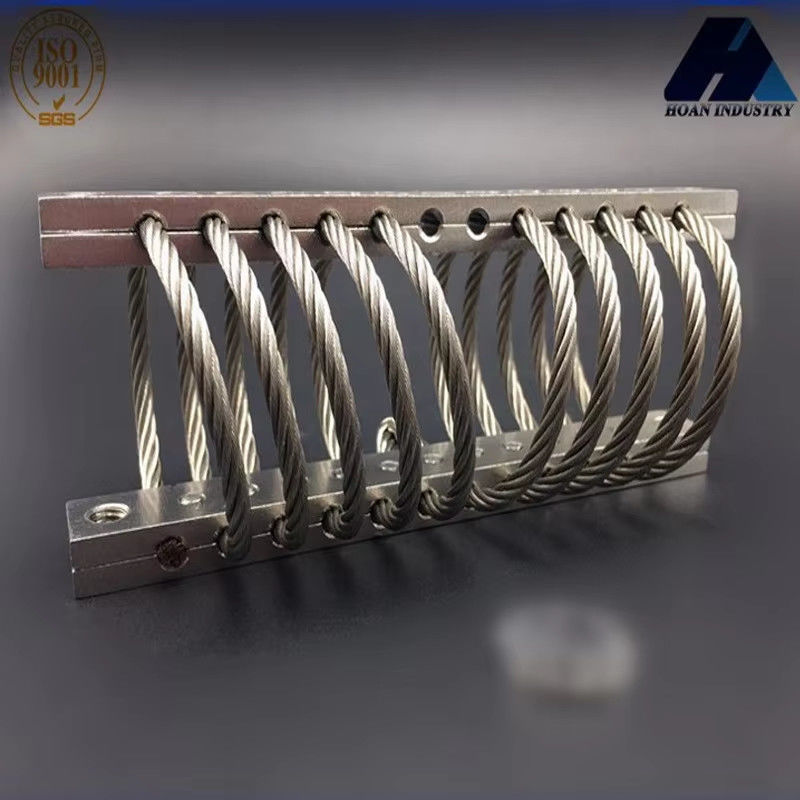

Name: Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione

Strumenti di precisione Isolatori di vibrazione da funi di filo

Isolatori di vibrazione per fili di filo ad alte prestazioni

Place of Origin:

China

Marca:

Hoan

Certificazione:

ISO9001:2015

Model Number:

JGX-0480A-72A

Contattaci

Chiedi un preventivo

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione

Dettagli del prodotto

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Evidenziare:

Strumenti di precisione Isolatori di vibrazione da funi di filo

Isolatori di vibrazione per fili di filo ad alte prestazioni

Termini di pagamento e di spedizione

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

Prodotti correlati

Video

JGX-0320A-12A Isolatore di vibrazione a corda di filo con regolazione automatica dell'ammortizzazione per un controllo costante delle vibrazioni

Ottieni il miglior prezzo

Video

JGX-0320A-13.5A Isolatore di vibrazione da corda di filo con eccellenti caratteristiche di elasticità e ammortizzazione

Ottieni il miglior prezzo

JGX-0320A-14.5A Isolatore di vibrazione Amortizzatore efficace di 0,5 per un ambiente di lavoro stabile e dati di misura accurati

Ottieni il miglior prezzo

Video

JGX-0320A-16A Isolatori di vibrazione da corda di filo per sistemi di navigazione

Ottieni il miglior prezzo

Contattaci

86-29-88292913

Contatta ora

Descrizione del prodotto

Serie JGX-0480

Gli isolatori di vibrazione della serie JGX-0480 di Xi'an Hoan Microwave Co., Ltd. sono appositamente progettati per strumenti di precisione, apparecchiature di comunicazione e sistemi meccanici ad alta precisione.Possono isolare efficacemente le vibrazioni e gli urti esterni, garantendo la stabilità e l'affidabilità del funzionamento dell'apparecchiatura.e l'efficienza di isolamento dalle vibrazioni è superiore al 90%I suoi principali vantaggi si trovano nella sua elevata capacità di carico e nella sua lunga durata di vita.Il carico statico di un singolo set di isolanti di vibrazione può raggiungere 50 kg-200 kg, e l'adattabilità al carico dinamico è estremamente forte, soddisfacendo i severi requisiti di radar, antenne satellitari, attrezzature mediche e altri campi.

La serie JGX-0480 adotta un disegno di isolamento da vibrazioni omnidirezionale, in grado di assorbire l'energia da vibrazioni in direzioni orizzontali, verticali e multiple,ridurre il degrado delle prestazioni delle apparecchiature causato dalla risonanza. Il guscio del prodotto è realizzato in lega di alluminio resistente alla corrosione e la superficie è trattata con anodizzazione, adattandosi a ambienti estremi da -50°C a +120°C. Il livello di protezione è IP65,garantire un lavoro stabile a lungo termine in condizioni difficili come l'umidità e lo spray di sale.

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione 0

Opzioni di montaggio

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione 1

Parametro di dimensione:

Modello	- H3±3.30	¢W ¢	Peso unitario	Opzioni di montaggio	Attraverso il buco (mm)	Filtro(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6×1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Fogli tecnici:

Carico verticale

- No, no, no, no.	Modello	Cargo statico massimo (N)	Deformazione massima(mm)	rigidità da vibrazione (KN/m)	rigidità all'impatto ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° carico direzionale:

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione 3

- No, no, no, no.	Modello	Carico statico massimo(N)	Deformazione massima(mm)	rigidità da vibrazione(KN/m)	Rigidità all'impatto(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Carico laterale:

Isolatori di vibrazione a filo di alta prestazione JGX-0480A-72A per strumenti di precisione e sistemi meccanici di alta precisione 4

- No, no, no, no.	Modello	Carico statico massimo(N)	Carico statico massimo(N)	rigidità da vibrazione(KN/m)	Rigidità all'impatto(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Materiale delle barre di montaggio *
Acciaio inossidabile o alluminio può essere selezionato

* Trattamento superficiale Selezione delle barre di montaggio in alluminio *
Anodizzazione bianca: trattamento della superficie per rendere la superficie dell'alluminio più dura di se stessa.È il trattamento normale della superficie delle barre di montaggio in alluminio

Anodizzazione dura: trattamento superficiale per rendere le barre di montaggio in alluminio molto più dure rispetto al metodo anodizzato bianco.Il colore delle barre di montaggio in alluminio anodizzato duro è più scuro del modo bianco anodizzante- uso speciale per esigenze complesse o particolari delle condizioni di lavoro dell'uso di isolatori a filo.
