Ammortizzatore in gomma JZP-3.0B

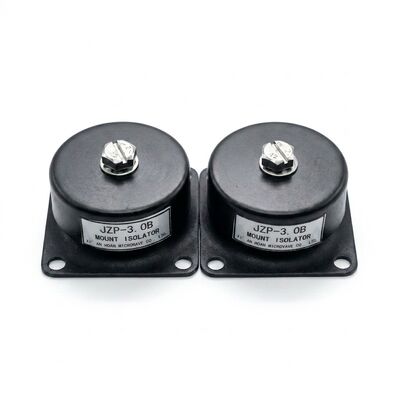

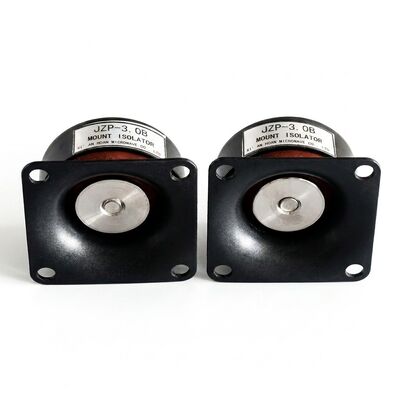

Il JZP-3.0B è un ammortizzatore in gomma assemblato della serie JZP-B prodotto da Xi'an Hoan. L'unità ha un carico nominale di 3,0 kg e combina un nucleo a molla in acciaio con un elemento elastomerico stampato. Installato tra una sorgente vibrante e il suo supporto, assorbe gli urti e riduce le vibrazioni trasmesse, evitando rumori trasmessi attraverso la struttura da pavimenti, telai e alloggiamenti. I punti di montaggio tipici includono assemblaggi di veicoli, macchinari generici, motori, compressori, ventilatori e pompe.

Design strutturale interbloccato a prova di guasto e rapporti di rigidità disaccoppiati

Design strutturale interbloccato a prova di guasto.L'elemento elastomerico e i raccordi metallici del JZP-3.0B sono tenuti insieme da un giunto interbloccato piuttosto che dalla sola adesione. Sotto carico normale, il giunto distribuisce la forza uniformemente sulle facce di contatto. Se il legame tra gomma e metallo è sovraccaricato, l'interblocco mantiene l'elastomero catturato all'interno dell'alloggiamento, in modo che l'isolatore non si separi in parti sciolte. L'attrezzatura supportata rimane in posizione durante un evento di sovraccarico, il che limita i danni da impatto secondario a strumenti e involucri.

Rapporti di rigidità assiale e radiale disaccoppiati.I valori di rigidità assiale e radiale sono controllati tramite parametri di progettazione separati: la direzione assiale è impostata dall'altezza e dalla sezione trasversale della colonna elastomerica, mentre la direzione radiale è impostata dal diametro della colonna e dal gioco interno dell'alloggiamento. Poiché i due valori sono regolati indipendentemente, il JZP-3.0B può fornire una risposta assiale sintonizzata per il suo carico nominale di 3,0 kg insieme a un vincolo laterale nella direzione radiale. L'isolatore mantiene una frequenza di risonanza vicina a 41,5 Hz con un rapporto di smorzamento superiore a 0,13 in queste configurazioni di montaggio.

Dati del modello (JZP-3.0B)

I valori sottostanti sono tratti dalla riga JZP-3.0B del foglio tecnico JZP-B.

Parametri dimensionali

Il JZP-3.0B segue il layout JZP-B. La riga sottostante fornisce i valori dimensionali del layout JZP-B (D, H, h, A, B, d1, MG e R) utilizzati dal JZP-3.0B.

Applicazioni

Il JZP-3.0B è adatto per apparecchiature che devono continuare a funzionare mentre una macchina vicina genera vibrazioni: motori e cambi di velocità in veicoli e imbarcazioni, compressori, ventilatori, pompe e generatori in impianti, e armadi che contengono controlli elettronici. Viene anche utilizzato su basamenti di macchine e sotto sale macchine leggere dove l'obiettivo è impedire la propagazione delle vibrazioni nei pavimenti occupati.
