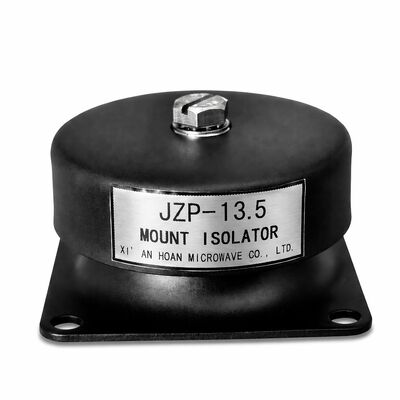

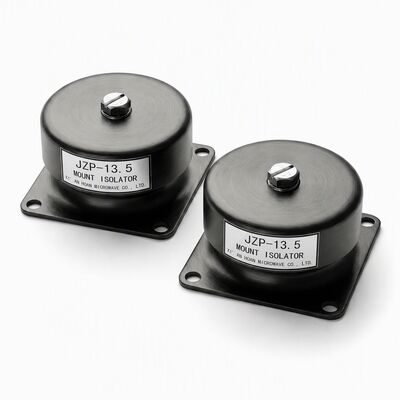

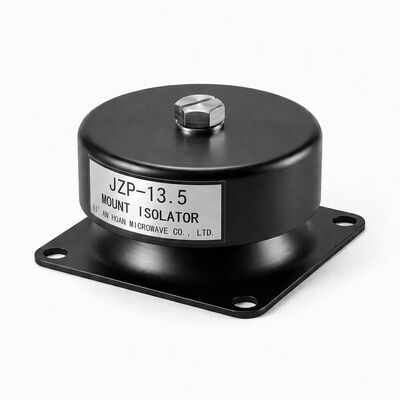

Isolatore antivibrante modulare impilabile JZP-13.5

L'isolatore antivibrante a smorzamento per attrito JZP-13.5 introduce un'architettura modulare impilabile che trasforma il modo in cui le installazioni di macchinari rotanti affrontano le sfide delle vibrazioni multiasse. Con una capacità di carico nominale per unità singola di 13,5 kg e una comprovata esperienza nei sistemi di azionamento industriale, questo membro della linea di prodotti JZP-SC1 consente agli ingegneri di manutenzione e ai progettisti OEM di costruire array di isolamento personalizzati, regolando rigidità, distribuzione del carico e caratteristiche di smorzamento combinando unità identiche in serie, parallelo o configurazioni ibride senza progettare o qualificare nuovi utensili.Risoluzione dei transitori di coppia all'avvio all'interfaccia di montaggioQuando un motore elettrico accelera da fermo a velocità operativa, il telaio dello statore subisce un impulso di coppia di reazione che può raggiungere 2-3 volte il valore a pieno carico in regime stazionario. I supporti rigidamente imbullonati trasmettono questo transitorio direttamente al telaio di base, dove si manifesta come micro-spostamento ai giunti dell'albero, tenditori delle cinghie e alloggiamenti dei cuscinetti. Il JZP-13.5 intercetta questo picco di coppia attraverso una deformazione a taglio controllata dell'elastomero: il composito gomma-metallo offre una conformità angolare appena sufficiente per assorbire il picco, quindi ritorna all'equilibrio statico senza offset residuo. Il risultato è una riduzione misurabile del tasso di usura del giunto e un'estensione documentata della vita dei cuscinetti lato azionamento negli assemblaggi motore-pompa a funzionamento continuo.Come funziona lo stack modulareOgni unità JZP-13.5 presenta interfacce di montaggio filettate M5 standardizzate su uno schema di bulloni da 50 x 60 mm. Interconnettendo le unità tramite piastre adattatrici in acciaio lavorato (disponibili a scaffale da Hoan), gli ingegneri possono assemblare: stack paralleli — più isolatori che condividono il carico su un singolo piede della macchina, aumentando la capacità totale per incrementi di 13,5 kg preservando la stessa frequenza naturale verticale; stack in serie — isolatori montati in una catena verticale per aumentare la capacità di deflessione totale per requisiti di isolamento a frequenza ultra-bassa inferiori a 15 Hz; array ibridi — combinazioni di elementi paralleli e in serie su misura per macchine con distribuzione di massa asimmetrica, come pompe a cassa divisa orizzontale con pesi motore sfalsati. Questa filosofia modulare elimina i costi e i tempi di consegna degli isolatori ingegnerizzati su misura per installazioni non standard, fornendo al contempo una regolazione regolabile sul campo che può essere ottimizzata durante la messa in servizio anziché essere ipotizzata nella fase di progettazione.

Prevenzione dell'usura dell'albero e della corrosione per attrito

Il micromovimento all'interfaccia albero-cuscinetto, tecnicamente definito corrosione per attrito, è una delle principali cause di guasto prematuro delle apparecchiature rotanti in ambienti ad alta intensità di vibrazioni. Anche ampiezze di spostamento inferiori a 10 micron, quando ripetute milioni di volte al giorno, rimuovono progressivamente materiale superficiale attraverso l'usura adesiva e il ciclo di ossidazione. Assorbendo l'energia di forzatura prima che raggiunga la linea dell'albero, gli isolatori JZP-13.5 riducono l'ampiezza dell'attrito sul perno del cuscinetto ben al di sotto della soglia di danno. I dati sul campo dei trascinamenti dei rulli delle cartiere retrofittati con supporti JZP-SC1 hanno mostrato una riduzione del 60% della frequenza di sostituzione dei cuscinetti in una finestra di osservazione di 36 mesi rispetto alle installazioni a bullonatura rigida di base.

Prestazioni tecniche a colpo d'occhio

Il JZP-13.5 opera con una frequenza di risonanza di 41,5 ± 5 Hz e un rapporto di smorzamento di ≥ 0,13, collocandolo saldamente nella categoria ad alto smorzamento (C/Cc > 0,10) dove l'amplificazione in risonanza è soppressa ad ampiezze che non minacciano l'integrità dell'apparecchiatura. Il suo limite di deflessione statica di ≤ 0,3 mm a carico nominale garantisce il mantenimento delle tolleranze di allineamento dell'albero anche mentre l'isolatore assorbe energia dinamica. L'unità è stata testata per resistere a impulsi di shock di 100G (12 impatti consecutivi) e ha una vita utile di progettazione di 8 anni con zero degrado da creep.

• Dimensioni del prodottoSerie
• D (mm)H±1 (mm)
• h (mm)A±0,2 (mm)

B (mm)

d

d2Rb (mm)

h1 (mm)

JZP-SC1603621,75060M5Φ5,55283,4

Parametri tecnici

JZP-7.0-SC1

Prototipazione rapida e produzione economica di piccoli lotti

Robusta costruzione monolitica verificata tramite test di vita accelerata

Attenuazione simultanea di shock e vibrazioni in un unico pacchetto compatto
