JZP-13.5 Ammortizzatore in Gomma ad Alta Assorbimento di Energia Resistente all'Idrolisi per Attrezzature Marine Isolamento Senza Rimbalzo

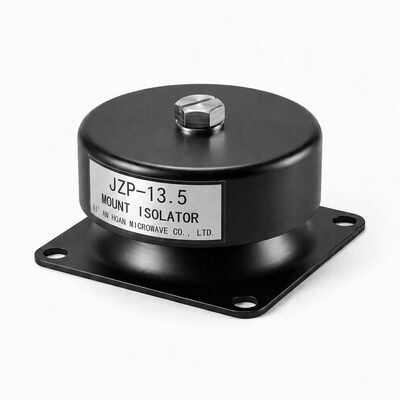

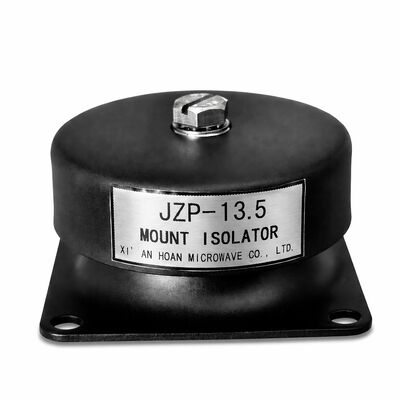

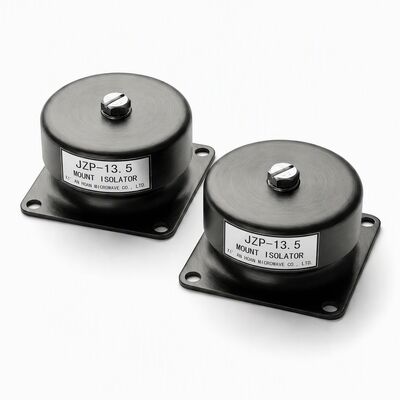

Isolatore antivibrante a smorzamento per attrito JZP-13.5

Il JZP-13.5 è un isolatore a smorzamento per attrito calibrato con precisione, progettato per fornire un controllo affidabile delle vibrazioni in ambienti in cui umidità, aria salmastra e umidità prolungata degradano i tradizionali supporti in gomma-metallo. Classificato per un carico nominale di13,5 kg, questa unità appartiene alla famiglia JZP-SC1 la cui architettura composita metallo-elastomero è stata impiegata su piattaforme offshore, impianti di lavorazione costieri, installazioni HVAC in regioni tropicali e applicazioni di ingegneria marina per oltre un decennio.

Come lo smorzamento per attrito protegge le attrezzature costiere

A differenza dei supporti a sola molla che immagazzinano e rilasciano energia — producendo oscillazioni residue — il JZP-13.5 converte le vibrazioni in ingresso direttamente in energia termica di basso grado attraverso l'attrito interno controllato tra il suo nucleo elastomerico formato con precisione e l'alloggiamento metallico concentrico. Ogni ciclo di disturbo meccanico viene assorbito e dissipato, lasciandopraticamente nessun rimbalzo. Questo meccanismo è particolarmente prezioso su piattaforme galleggianti e sistemi ausiliari di bordo dove il movimento secondario può propagarsi in deriva di allineamento, fatica dei fissaggi e accelerazione del degrado delle guarnizioni.

Resistenza dei materiali di grado marino

La formulazione elastomerica incorpora composti inibitori dell'idrolisi che resistono alla disgregazione molecolare dovuta all'esposizione prolungata alla condensa, agli spruzzi di acqua salata e alle atmosfere ad alta umidità. Test indipendenti di esposizione alla nebbia salina confermano che lo spostamento del coefficiente di smorzamento rimane entro ±5% dopo 1.000 ore di simulazione accelerata di atmosfera marina. Combinato con un intervallo di temperatura di lavoro di-45 ℃ a +65 ℃, il JZP-13.5 offre prestazioni di isolamento costanti dai quadri delle turbine eoliche offshore artiche alle stazioni di compressori equatoriali dove le temperature ambiente diurne superano regolarmente i 45 ℃ con umidità relativa quasi satura.

Profilo di isolamento a banda larga

La geometria JZP-SC1 è ottimizzata per una frequenza di risonanza di41,5 ± 5 Hzcon un rapporto di smorzamento superiore a 0,13, fornendo un'attenuazione efficace su un ampio spettro di eccitazione. L'oscillazione strutturale a bassa frequenza — comune sui ponti delle navi e sulle piattaforme sopraelevate durante stati del mare moderati — viene smorzata senza il picco di amplificazione tipico degli isolatori a molla leggermente smorzati. Contemporaneamente, le armoniche ad alta frequenza provenienti dagli avvolgimenti del motore, dalle giranti delle pompe e dai pistoni dei compressori vengono isolate prima che si propaghino nelle paratie adiacenti o nei rack degli strumenti.

Durata di servizio e funzionamento esente da manutenzione

Classificato per8 annidi funzionamento continuo con un record documentato di zero creep e zero invecchiamento in campioni restituiti dal campo, il JZP-13.5 non richiede lubrificazione, serraggio o sostituzione programmata entro la vita di progettazione della maggior parte delle attrezzature industriali. L'unità resiste aimpulsi d'urto da 100G (12 eventi consecutivi) senza deformazione permanente, fornendo un ampio margine di sicurezza per la gestione dei transitori durante la spedizione, l'installazione e gli scenari di arresto di emergenza.

Dimensioni del prodotto

Parametri tecnici

Scenari di impiego tipici

• Gruppi compressori HVAC di piattaforme offshore — dove la nebbia salina e i cicli di lavoro continui 24/7 richiedono un isolamento anticorrosione senza finestre di accesso per la manutenzione
• Stazioni di pompaggio per dissalazione costiera — protezione delle pompe centrifughe ad alta velocità dalla risonanza strutturale, resistendo al deterioramento dell'elastomero indotto dai cloruri
• Gruppi elettrogeni di regioni tropicali — mantenimento della stabilità di allineamento in ambienti in cui le variazioni di temperatura giornaliere superano i 20 ℃ con accumulo di condensa all'interno degli involucri
• Macchinari ausiliari di bordo — assorbimento delle vibrazioni trasmesse dallo scafo senza amplificare il movimento a bassa frequenza indotto dal rollio attraverso l'interfaccia di montaggio
• Apparecchiature di monitoraggio giunti di dilatazione ponti — isolamento di accelerometri sensibili e sensori di spostamento dall'eccitazione a banda larga indotta dal traffico in ambienti umidi sopra l'acqua

Xi'an Hoan Isolator Technology — Caratteristiche comprovate

• Zero creep e zero invecchiamento durante la vita utile nominale
• Alto coefficiente di smorzamento interno per una rapida dissipazione dell'energia vibratoria
• Ampio intervallo di temperatura operativa senza deriva di rigidità
• Ampia libreria di geometrie di fissaggio standardizzate
• Prototipazione rapida e produzione economica di piccoli lotti
• Robusta costruzione monolitica verificata tramite test di vita accelerati
• Attenuazione simultanea di urti e vibrazioni in un unico pacchetto compatto
• Resistente a sostanze chimiche industriali, immersione in acqua di mare, ozono e radiazioni UV

Domande frequenti

D: Come si comporta il JZP-13.5 in ambienti continuamente umidi?
R: Il composto elastomerico resistente all'idrolisi mantiene le specifiche meccaniche complete dopo un'esposizione prolungata ad acqua dolce, acqua di mare e atmosfere ad alta umidità. I test in camera a nebbia salina dimostrano uno smorzamento stabile per 1.000 ore di simulazione accelerata di atmosfera marina.

D: La durata nominale di 8 anni è realistica per l'uso esterno costiero?
R: Sì. Campioni restituiti dal campo da installazioni offshore nel sud-est asiatico mostrano una ritenzione del coefficiente di smorzamento superiore al 95% al traguardo dell'ispezione di 8 anni, senza casi di variazione dimensionale correlata al creep o delaminazione dell'incollaggio.

D: Questo isolatore può essere configurato per carichi superiori a 13,5 kg?
R: È possibile disporre più unità JZP-13.5 in parallelo per ottenere una maggiore capacità di carico totale. Per requisiti di unità singola superiori a 13,5 kg, si consiglia di passare alla variante JZP-15-SC1 all'interno dello stesso ingombro dimensionale.

D: Cosa differenzia lo smorzamento per attrito dall'isolamento a molla convenzionale?
R: Gli isolatori a molla convenzionali presentano un basso smorzamento interno (tipicamente C/Cc< 0,01), il che significa che amplificano le vibrazioni alla risonanza e richiedono elementi di smorzamento supplementari. La serie JZP-SC1 raggiunge intrinsecamente C/Cc ≥ 0,13 attraverso l'attrito del materiale — non sono necessari ammortizzatori esterni — fornendo curve di trasmissibilità più piatte e tempi di assestamento significativamente ridotti dopo eventi transitori.

Garanzia di qualità

Ogni JZP-13.5 viene sottoposto a verifica individuale della frequenza di risonanza su un banco di prova calibrato prima della spedizione. La tracciabilità dei lotti è mantenuta tramite numeri di serie incisi al laser incrociati con certificazioni dei lotti di materie prime e registri dei cicli di vulcanizzazione. Xi'an Hoan Microwave Co., Ltd. opera secondo la gestione della qualità ISO 9001:2015 con capacità interne complete di lavorazione CNC, compounding elastomerico e test ambientali.
