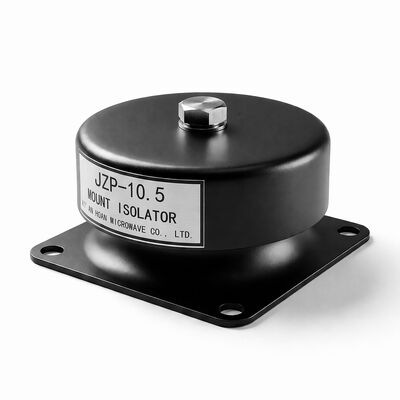

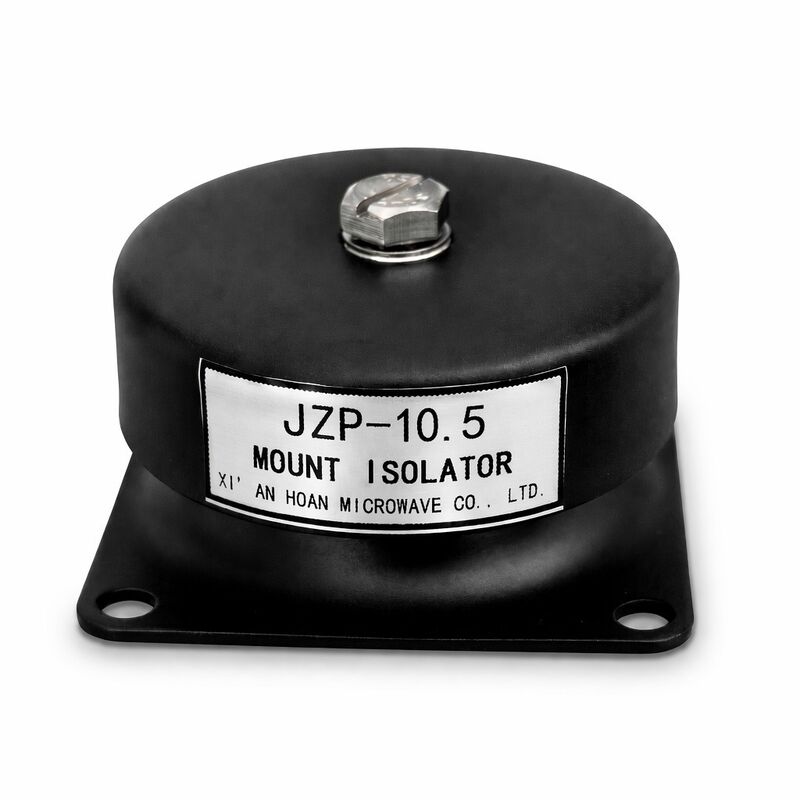

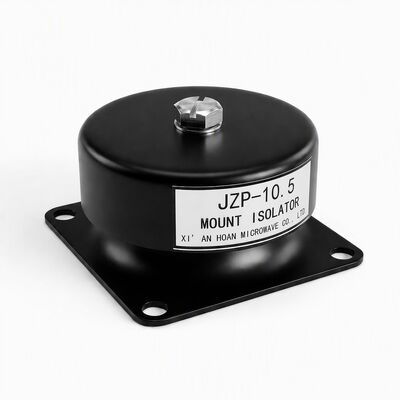

JZP-10.5 Supporto per ammortizzatore in gomma 3D Assorbimento del carico multidirezionale Antistatico ESD Isolatore di vibrazioni sicuro

JZP-10.5 Isolatore Antistatico Multidirezionale ESD

Il JZP-10.5 affronta una sfida specifica negli ambienti di produzione di precisione ed elettronica: la necessità di isolamento dalle vibrazioni che funzioni da qualsiasi direzione mentre dissipa in modo sicuro le cariche elettrostatiche che potrebbero danneggiare componenti sensibili. La sua geometria elastomerica a cupola e la formulazione del composto conduttivo lo rendono la scelta ideale per strumenti per semiconduttori, apparecchiature di ispezione e infrastrutture server dove gli eventi ESD possono causare milioni di dollari di inattività.

Come funziona l'assorbimento multidirezionale 3D

A differenza dei tradizionali supporti cilindrici che eccellono nella compressione assiale ma si irrigidiscono notevolmente sotto carichi di taglio e instabilità, lo JZP-10.5 impiega un profilo elastomerico a settore sferico. Questa geometria fornisce una rigidità quasi isotropa, il che significa che la risposta del supporto è comparabile sia che la vibrazione arrivi assialmente, radialmente o con qualsiasi angolo obliquo. L'elemento in gomma si deflette in modalità combinata di compressione-taglio, assorbendo energia attraverso lo smorzamento isteretico su tutti e tre gli assi di traslazione contemporaneamente. Nei test, lo JZP-10.5 ha raggiunto tassi di perdita di trasmissione delle vibrazioni dell'82-85% su una larghezza di banda di eccitazione di 10-500 Hz quando caricato al 50-70% della capacità nominale.

Meccanismo di protezione ESD

• Rete di carbonio conduttivo — Il polimero di base NR/CR è caricato con nero di carbonio conduttivo ad alta struttura a una frazione volumetrica superiore alla soglia di percolazione, formando percorsi conduttivi continui attraverso la matrice elastomerica senza compromettere le proprietà meccaniche.
• Resistività superficiale 10⁴-10⁶ Ω — Posizionato nel punto ottimale di dissipazione statica: sufficientemente conduttivo per scaricare le cariche in pochi millisecondi (soddisfacendo i requisiti ANSI/ESD S20.20 di < 2 secondi di tempo di decadimento da 1000V a 100V), ma sufficientemente resistivo per prevenire flussi di corrente pericolosi in caso di contatto accidentale con circuiti sotto tensione.
• Proprietà antistatica permanente — A differenza degli spray antistatici topici che si consumano con la manipolazione e la pulizia, il composto caricato di carbonio fornisce una protezione ESD permanente e indipendente dall'umidità per tutta la vita utile del prodotto.

Produzione e conformità

• Ambiente di miscelazione controllato — La dispersione del nero di carbonio viene ottenuta tramite miscelazione interna a due passaggi (tipo Banbury) con monitoraggio della curva di potenza in tempo reale per verificare la qualità della dispersione. Una scarsa dispersione porta a punti caldi di resistività, quindi ogni lotto viene sottoposto a test di coupon di resistività in linea prima dello stampaggio.
• Conformità IEC 61340-5-1 — Il nostro programma di controllo ESD segue lo standard internazionale per la protezione dei dispositivi elettronici dai fenomeni elettrostatici. Pacchetti di documentazione, inclusi certificati di conformità e registri di resistività dei lotti, sono disponibili con ogni spedizione.
• Tracciabilità — Ogni lotto di produzione viene assegnato a un codice lotto univoco tracciabile ai lotti di materie prime, parametri di miscelazione, registri della pressa di stampaggio e dati di test QC conservati per 36 mesi.

Specifiche tecniche

Installazione e manutenzione

• Assicurarsi che la superficie di montaggio sia collegata elettricamente alla rete di messa a terra ESD della struttura (consigliato: < 1 Ω a terra)
• Verificare periodicamente la resistività superficiale con un megohmetro calibrato secondo IEC 61340-2-3 — intervallo consigliato: ogni 6 mesi o 2000 ore di funzionamento
• Non verniciare, rivestire o applicare adesivi sulla superficie in gomma, poiché ciò comprometterà la conduttività
• Pulire solo con alcool isopropilico e un panno privo di lanugine; i detergenti a base di solventi possono estrarre gli additivi antistatici
• Sostituire i supporti che presentano crepe fisiche, deformazione permanente superiore al 15% dell'altezza originale o misurazioni di resistività al di fuori dell'intervallo 10⁴-10⁶ Ω

Applicazioni industriali

• Fabbricazione di semiconduttori — Robot di movimentazione wafer, isolamento di strumenti di litografia, smorzamento delle vibrazioni di macchine CMP in camere bianche di classe 100/1000
• Linee di assemblaggio SMT — Piedini per macchine pick-and-place, isolamento del trasportatore del forno di riflusso, montaggio della stazione di ispezione AOI
• Infrastrutture Data Center — Isolamento di base dei rack server, disaccoppiamento delle vibrazioni degli array HDD, montaggio delle unità CRAC per prevenire rumori trasmessi dalla struttura
• Medico e Laboratorio — Isolamento delle vibrazioni delle centrifughe, montaggio di base di microscopi elettronici, tavoli per bilance di precisione, piattaforme per termociclatori PCR
• Test e misurazione — Fondazioni per macchine di misura a coordinate (CMM), tavoli per interferometri laser, apparecchiature di metrologia sensibili alle vibrazioni

Vantaggio comparativo

I supporti antivibranti convenzionali richiedono cinghie di messa a terra separate o tappetini conduttivi per affrontare i problemi ESD, aumentando i costi, la complessità di installazione e i potenziali punti di guasto. Lo JZP-10.5 integra lo smorzamento delle vibrazioni e la dissipazione statica in un'unica unità compatta, riducendo il conteggio dei BOM e semplificando l'assemblaggio per i produttori di apparecchiature OEM. Il suo profilo di rigidità quasi isotropa elimina ulteriormente la necessità di un montaggio specifico per l'orientamento, consentendo un'installazione più rapida e tollerante sulla linea di produzione.

Informazioni sull'ordine

Disponibile a magazzino nella configurazione standard. Le opzioni di personalizzazione OEM includono: filettature dei perni alternative (M8, M12, UNC/UNF), hardware in acciaio inossidabile (grado 304 o 316), composto a base di silicone per un intervallo di temperatura esteso e regolazione personalizzata della durezza. Richiedi un campione per valutazione interna — spediamo kit di valutazione entro 3 giorni lavorativi. Schede tecniche, modelli CAD 3D (formato STEP/IGS) e certificati di conformità disponibili su richiesta.
