JZP-10.5 Assorbitore di urti gommato ottimizzato rapporto dinamico-statico Isolatore di vibrazione NR resistente alle crepe dell'ozono

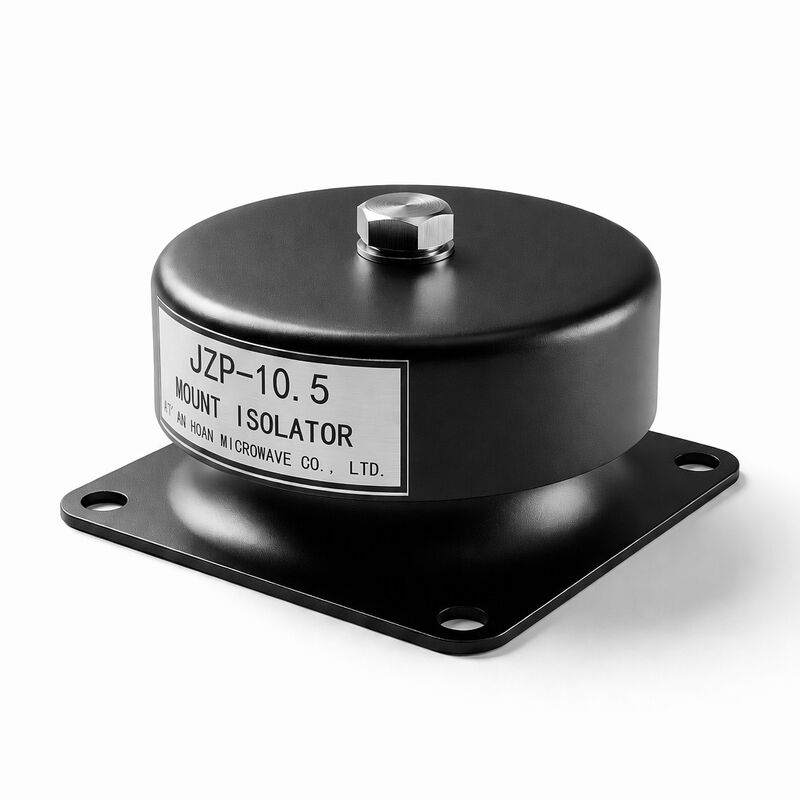

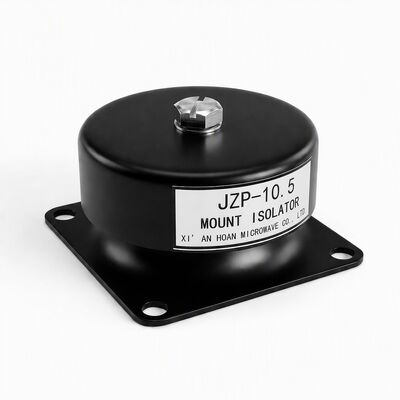

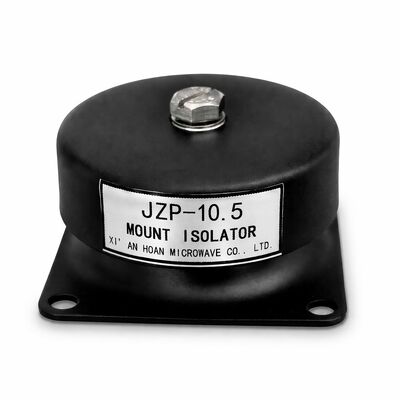

Supporto antivibrante in gomma ad alta precisione JZP-10.5

Il JZP-10.5 è un isolatore di vibrazioni in gomma-metallo ingegnerizzato di precisione, progettato per apparecchiature industriali che richiedono caratteristiche di rigidità dinamica-statica stabili e durata ambientale a lungo termine. La sua principale caratteristica distintiva risiede nella formulazione NR che mantiene un rapporto dinamico-statico di ≤1.4 — un parametro critico che garantisce un comportamento prevedibile del supporto sia sotto carichi costanti che in condizioni oscillanti, prevenendo la deriva di risonanza nei macchinari rotanti.

Processo di Produzione e Garanzia di Qualità

• Stampaggio a compressione — Ogni unità JZP-10.5 è prodotta tramite stampaggio a compressione ad alta pressione a 150-160°C, raggiungendo una densità di reticolazione completa in tutto il corpo in gomma per proprietà meccaniche costanti lotto per lotto.
• Incollaggio vulcanizzato del metallo — Il nucleo in acciaio viene sottoposto a pretrattamento con fosfato di zinco e rivestimento adesivo Chemlok prima della vulcanizzazione della gomma, creando una forza di adesione superiore a 8 MPa — ben al di sopra della resistenza allo strappo della gomma stessa.
• Test di carico-deflessione al 100% — Ogni lotto di produzione viene campionato per curve di rigidità statica e dinamica su un telaio di prova servo-idraulico MTS, con registrazioni di completa tracciabilità mantenute per 36 mesi.
• Verifica di lotto in camera ozono — Campioni di mescola NR da ogni lotto vengono esposti a 50 pphm di ozono a 40°C per 72 ore secondo ASTM D1149, con zero crepe visibili come criterio di accettazione.

Specifiche Tecniche

Caratteristiche di Prestazione

Il rapporto dinamico-statico ≤1.4 del JZP-10.5 è una caratteristica eccezionale nella sua categoria. In pratica, ciò significa che il supporto si irrigidisce al massimo del 40% quando si passa dal precarico statico all'eccitazione dinamica — minimizzando lo spostamento della frequenza naturale del sistema che affligge tipicamente i supporti in gomma generici. Questo è particolarmente prezioso per le apparecchiature a velocità variabile in cui l'evitamento della risonanza su una gamma di RPM operativi è essenziale.

La formulazione NR resistente all'ozono incorpora antiossidanti a base di p-fenilendiammina e cera microcristallina che migrano sulla superficie, formando un film protettivo. Questa protezione a doppio meccanismo è stata convalidata attraverso un invecchiamento accelerato equivalente a oltre 5 anni di esposizione all'esterno in climi moderati.

Linee Guida per l'Installazione

• La planarità della superficie di montaggio deve essere entro 0.2 mm sull'impronta di montaggio
• Coppia di serraggio: 25-30 N·m per prigionieri M10
• Utilizzare sempre una combinazione di rondella piana e rondella elastica per evitare allentamenti
• Lasciare uno spazio minimo di 5 mm attorno al corpo in gomma per una flessione illimitata
• Per sistemi multi-supporto, assicurarsi che la distribuzione del carico non superi una variazione di ±10% tra i supporti

Applicazioni Tipiche

• Sistemi HVAC — Isolare compressori chiller, ventilatori di torri di raffreddamento e unità di trattamento aria dalle strutture edilizie
• Pompe Industriali — Ridurre le vibrazioni trasmesse dalle tubazioni in installazioni di pompe centrifughe e a membrana
• Gruppi Elettrogeni — Isolamento sotto telaio per gruppi elettrogeni diesel e a gas naturale fino a 50 kVA
• Stazioni di Compressione — Isolamento compressori a pistoni e scroll in sistemi di refrigerazione e pneumatici
• Macchine Tessili — Smorzare le vibrazioni di telai e filatoi in ambienti di produzione

Imballaggio e Spedizione

Imballaggio standard: scatola singola con marchio WNRLN con inserto in schiuma PE, 50 unità per cartone master in cartone ondulato a doppia onda di grado export (420*320*250mm, circa 11 kg lordi). Etichettatura personalizzata e codici a barre disponibili per ordini OEM. Spedizione standard via mare (FCL/LCL) dai porti di Shenzhen o Guangzhou, con opzioni di corriere espresso aereo per consegne urgenti.

Opzioni di Personalizzazione

Offriamo la regolazione della durezza della mescola (gamma 45-70 Shore A), dimensioni alternative dei prigionieri (M8, M12), ferramenta in acciaio inossidabile per ambienti corrosivi e varianti in gomma siliconica per un intervallo di temperatura esteso (-60°C a +200°C). Si applicano quantità minime d'ordine per formulazioni personalizzate. Contattare il nostro team di ingegneri con i requisiti della vostra applicazione per una raccomandazione su misura.
