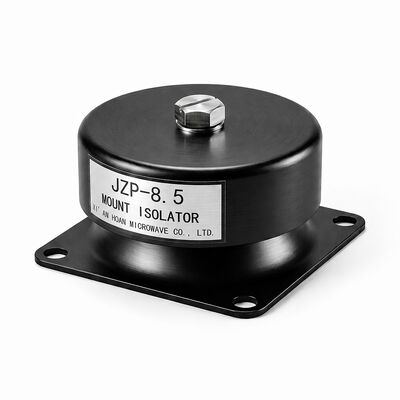

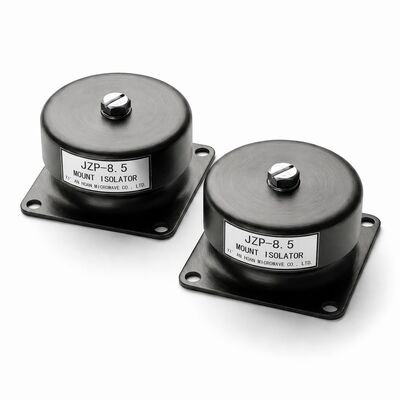

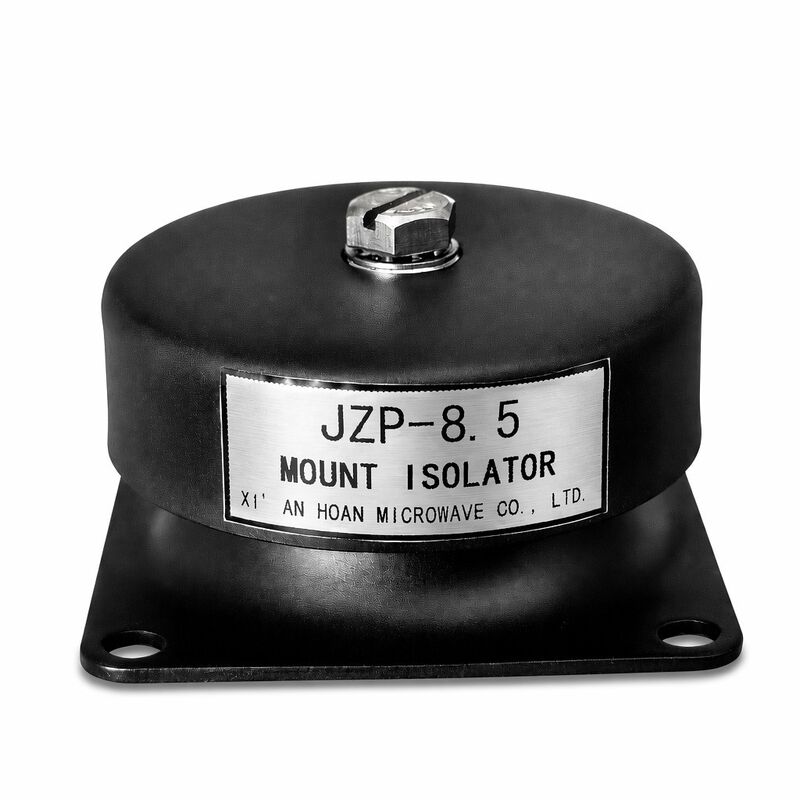

JZP-8.5 Ammortizzatore in gomma Tolleranza al disallineamento parallelo angolare Dispositivo di fissaggio Anti-allentamento Isolatore di protezione del filo

Ammortizzatore in gomma JZP-8.5 — Tolleranza disallineamento angolare e parallelo con sistema di montaggio anti-allentamento

Il JZP-8.5 isolatore di vibrazioni gomma-metallo, con un carico nominale di 8,5 kg per supporto, risolve due sfide persistenti nell'isolamento delle vibrazioni industriali: irregolarità della superficie di montaggio e allentamento dei fissaggi sotto carico ciclico. Il suo elemento elastomerico accoglie deviazioni angolari e offset paralleli durante l'installazione, mentre il sistema di filettatura anti-allentamento integrato preserva l'integrità del serraggio per lunghi intervalli di servizio.

Compensazione disallineamento angolare e parallelo

Le installazioni sul campo raramente presentano superfici di montaggio perfettamente piane e parallele. L'elemento in gomma JZP-8.5 si flette per assorbire fino a ±15° di disallineamento angolare e ±3 mm di offset parallelo tra le superfici di accoppiamento. Ciò elimina la necessità di spessori, rettifica o lavorazioni di precisione delle piastre di montaggio, riducendo la manodopera di installazione di un stimato 30–40% in scenari di retrofit in cui l'infrastruttura esistente non può essere modificata. L'elastomero ritorna alla sua geometria originale una volta allineato e serrato, garantendo che le prestazioni di isolamento nominali non siano compromesse dalla regolazione di installazione.

Protezione anti-allentamento e filettatura del fissaggio

L'allentamento dei bulloni indotto dalle vibrazioni è una delle cause più comuni di guasto degli isolatori in servizio. Il JZP-8.5 affronta questo problema attraverso un approccio a doppia protezione: un dado autobloccante con inserto in nylon che mantiene la coppia di precarico sotto vibrazioni continue e una rondella piana in acciaio incollata che distribuisce la forza di serraggio uniformemente sull'interfaccia gomma-metallo. Insieme, queste caratteristiche prevengono sia l'allentamento rotazionale che il grippaggio della filettatura, anche dopo oltre 10.000 cicli di carico in test accelerati al banco. Non sono necessari composti secondari di bloccaggio della filettatura, semplificando sia l'installazione iniziale che l'accesso per la manutenzione futura.

Dati di prestazione JZP-8.5

Ambienti di installazione idonei

• Fondazioni generatori con motore diesel e a gas
• Supporti per macchinari edili e per movimento terra
• Basi per propulsione marina commerciale e macchinari ausiliari
• Macchinari agricoli per la lavorazione e la raccolta
• Assemblaggi ventilatori, soffianti e di ventilazione industriali
• Isolamento per azionamenti nastri trasportatori, frantoi e vagli

Raccomandazioni di installazione

Per prestazioni ottimali, posizionare il JZP-8.5 con l'elemento in gomma tra il piede dell'attrezzatura e la base di fondazione. Serrare il fissaggio M6 a una coppia di 8–10 N·m utilizzando una chiave calibrata. Il dado autobloccante in nylon integrato fornisce una coppia di precarico sufficiente: non applicare composti di bloccaggio della filettatura liquidi poiché potrebbero interagire chimicamente con l'elemento in gomma. Ispezionare annualmente gli isolatori per verificare la presenza di crepe visibili nella gomma, deformazioni o cedimenti permanenti superiori a 1 mm. Sostituire qualsiasi isolatore che mostri segni di deterioramento per mantenere le prestazioni di isolamento delle vibrazioni nominali.
