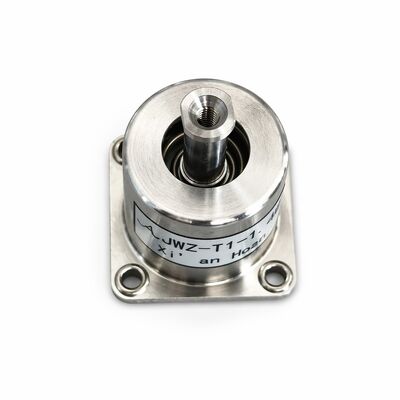

HOAN JWZ-T1-1.4W è un isolatore di vibrazioni compatto sviluppato per apparecchiature leggere che richiedono un supporto controllato in condizioni di vibrazioni e urti.

Con un carico nominale di 1,4 kg e un range di carico operativo compreso tra 1,2 e 1,6 kg, questo modello è adatto per installazioni in cui il peso dell'apparecchiatura, lo spazio di montaggio e lo spostamento devono essere attentamente controllati.

L'isolatore offre capacità di movimento sia in direzione verticale che orizzontale, contribuendo a ridurre la trasmissione delle vibrazioni meccaniche ai componenti sensibili. La sua struttura di montaggio compatta lo rende adatto anche ad apparecchiature con spazio di installazione limitato.

Panoramica del prodotto

Il JWZ-T1-1.4W è progettato per fornire un isolamento affidabile dalle vibrazioni per piccoli strumenti, gruppi elettronici e dispositivi di precisione.

Il suo spostamento nominale raggiunge i 6 mm nella direzione Z e i 3 mm nella direzione XY, consentendo all'isolatore di rispondere alle vibrazioni e al movimento da più direzioni. Il modello ha una frequenza di risonanza specificata di 10 Hz ed è stato valutato con un test d'urto da 5 g.

Il prodotto può funzionare in un intervallo di temperature compreso tra -45°C e +75°C, supportando l'uso in ambienti che presentano notevoli variazioni di temperatura.

Diagramma della struttura

Parametri tecnici

Curva di vibrazione e curva d'urto

Applicazioni tipiche

Il JWZ-T1-1.4W può essere preso in considerazione per apparecchiature leggere come:

•Strumenti di precisione
•Moduli elettronici compatti
•Piccoli dispositivi di comunicazione
•Apparecchiature di monitoraggio e rilevamento
•Assemblaggi ottici o di imaging
•Attrezzature da laboratorio
•Moduli di controllo
•Dispositivi di misurazione
• Elettronica leggera nell'aria
•Piccoli assemblaggi elettronici industriali

La selezione del modello finale dovrebbe basarsi sul peso totale dell'apparecchiatura, sul numero di isolatori, sul baricentro, sulla direzione di montaggio e sulle condizioni effettive di vibrazioni o urti.
