JZP-6.0 Ampliamento della gamma di temperatura per apparecchiature di precisione

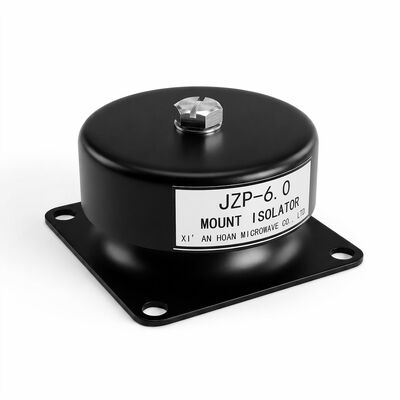

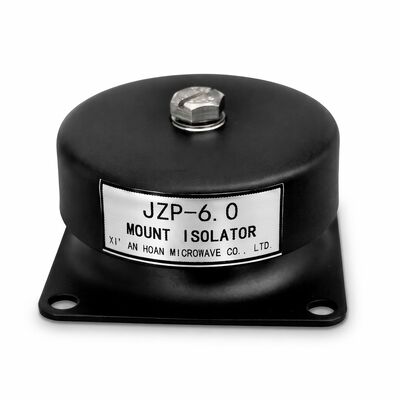

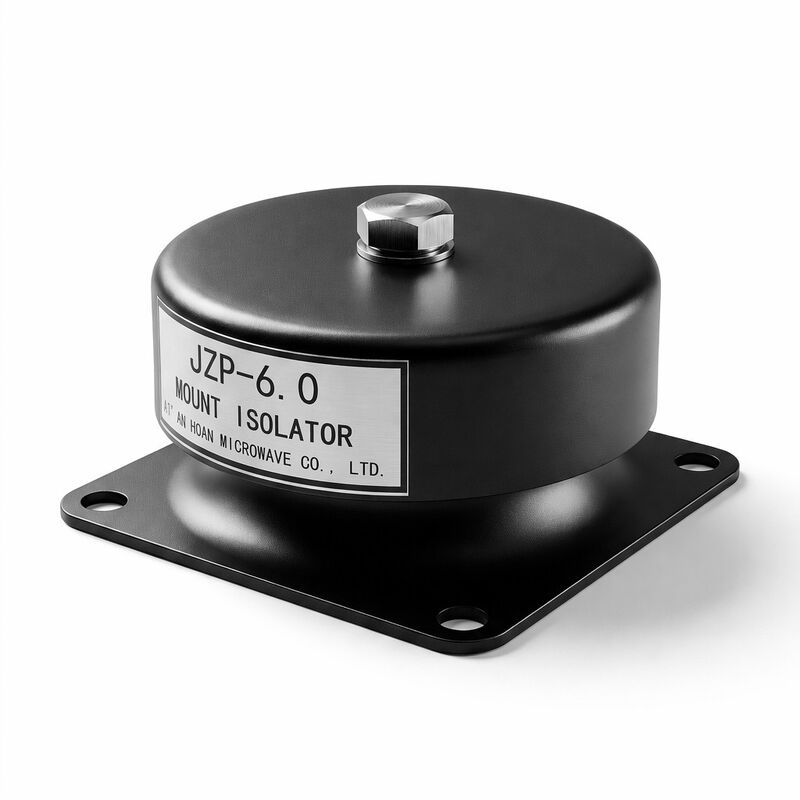

Ammortizzatore in gomma JZP-6.0 per ampio intervallo di temperature — Isolamento di precisione ingegnerizzato per condizioni estreme

Il JZP-6.0 è progettato appositamente per applicazioni in cui l'isolamento dalle vibrazioni deve funzionare in modo coerente su unAmpio intervallo di temperatureche va da -40°C a +120°C. I supporti in gomma standard subiscono un significativo indurimento a temperature sotto lo zero e un eccessivo ammorbidimento in ambienti ad alta temperatura, portando a un comportamento di isolamento imprevedibile. Il JZP-6.0 supera questo problema attraverso una formulazione di mescola NR/SBR stabilizzata termicamente che mantiene una durezza Shore A di 55±5 nell'intera finestra operativa termica, garantendo caratteristiche di smorzamento prevedibili indipendentemente dalle condizioni ambientali.

Ingegneria della stabilità termica

La chiave della resilienza termica del JZP-6.0 risiede nell'ottimizzazione della sua densità di reticolazione e nel pacchetto antiossidante. Un sistema di vulcanizzazione semi-EV (efficiente) produce reticolazioni monosolfidiche e disolfidiche con una stabilità termica superiore rispetto alle reti polisolfidiche convenzionali. Combinato con una miscela sinergica di antiossidanti di fenoli impediti e stabilizzanti al fosfito, la mescola resiste alla degradazione ossidativa a temperature elevate mantenendo l'elasticità della gomma a temperature estremamente basse. La temperatura di transizione vetrosa è soppressa al di sotto di -50°C attraverso l'incorporazione selettiva di plastificanti, prevenendo la fragilità a basse temperature.

Filtraggio delle micro-vibrazioni per sensori

Strumentazione sensibile—inclusi interferometri laser, microscopi elettronici, macchine di misura a coordinate e array di sensori basati su MEMS—richiede isolamento dalle vibrazioni ambientali con ampiezze di spostamento anche di soli 0,01 mm. Il JZP-6.0 offreFiltraggio delle micro-vibrazioni per sensoriattraverso il suo profilo di rigidità dinamica precisamente calibrato. A frequenze superiori a 30 Hz, la trasmissibilità scende al di sotto di 0,1, attenuando efficacemente le micro-vibrazioni ad alta frequenza generate da motori, pompe e traffico pedonale vicini. Il supporto agisce come un filtro meccanico passa-basso, lasciando passare solo il carico gravitazionale statico e bloccando l'energia vibratoria nell'intero spettro di frequenza rilevante per la misurazione di precisione.

Specifiche dimensionali e meccaniche

Matrice delle prestazioni dipendenti dalla temperatura

Prestazioni di isolamento dalle micro-vibrazioni

Linee guida per l'integrazione di sensori e strumenti

• Per tavoli ottici e piattaforme laser: configurazione di montaggio a 4 punti con carico distribuito uniformemente entro ±5% su tutti i supporti
• Per stazioni CMM e di ispezione: isolare l'intera cella di misurazione includendo la massa combinata del pezzo e del fissaggio
• Per involucri di test per sensori MEMS: supporto posizionato tra la sorgente di vibrazione (struttura del pavimento/edificio) e la piastra di montaggio del sensore
• Spazio minimo attorno al supporto: 15 mm radiali per una deflessione laterale illimitata
• Gestione cavi: assicurarsi che i cavi dei sensori includano anelli di servizio che non creino percorsi di trasmissione di vibrazioni paralleli che bypassano il supporto

Test e validazione ambientale

Ogni variante di design JZP-6.0 è sottoposta a: invecchiamento termico di 1.000 ore a 120°C con verifica periodica della rigidità dinamica; test di raffreddamento a -40°C per 72 ore seguito da misurazione della resilienza all'impatto; shock termico ciclico da -40°C a +120°C (100 cicli, permanenza di 30 minuti); ed esposizione a nebbia salina secondo ISO 9227 per 96 ore sulla base zincata. Certificati di lotto che documentano questi risultati di test sono mantenuti nel sistema di gestione della qualità e disponibili per audit del cliente.

Settori e applicazioni

Il JZP-6.0 è impiegato in telai di supporto per litografia a semiconduttori, isolamento di stazioni di ispezione ottica, smorzamento di centrifughe da laboratorio, basi di apparecchiature per imaging medicale, livellamento di macchine utensili CNC di precisione e controllo delle vibrazioni di camere di prova ambientali. Qualsiasi applicazione in cui le fluttuazioni di temperatura coincidono con esigenti requisiti di isolamento dalle vibrazioni—dalle attrezzature logistiche per celle frigorifere ai laboratori di metrologia adiacenti alle fonderie—beneficia dell'invariante prestazionale termicamente del JZP-6.0.
