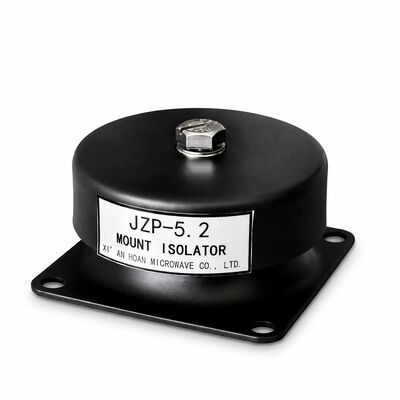

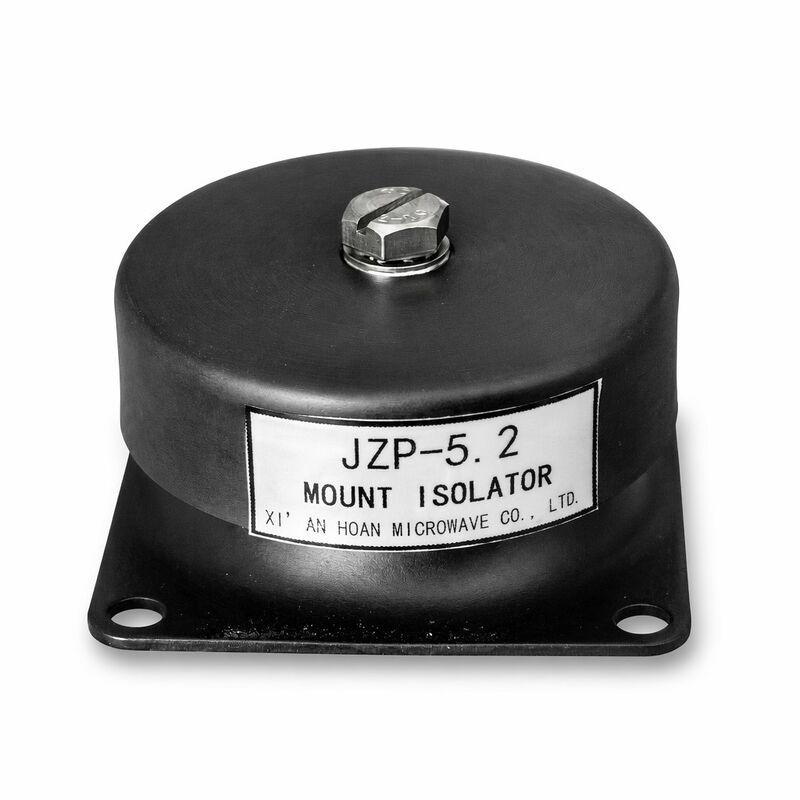

JZP-5.2 Supporto per ammortizzatore con supporto per isolatore di vibrazioni in gomma con perno smussato resistente alla corrosione per filettatura di precisione

Quando la gomma dura più del bullone — La modalità di guasto trascurata

Chiedete a qualsiasi ingegnere di manutenzione che gestisce una flotta di unità HVAC sui tetti o di stazioni di pompaggio costiere: l'elemento in gomma di unSupporto antivibrante quasi mai si guasta per primo. Ciò che si guasta per primo è il perno. Arrugginisce. Il dado si blocca. I filetti si grippano durante la rimozione. E quello che avrebbe dovuto essere un cambio di attrezzatura di 20 minuti diventa un lavoro di 3 ore che coinvolge una smerigliatrice angolare, olio penetrante, una torcia e — nei casi peggiori — la foratura del perno rotto e la rifilettatura del foro di montaggio. Il JZP-5.2Supporto isolante è stato progettato per garantire che il componente che si degrada più velocemente — la ferramenta metallica — duri quanto la gomma che supporta.

Galvanizzazione in lega Zn-Ni — Il vantaggio di corrosione 5 volte superiore allo zinco standard

La galvanizzazione standard con zinco (ASTM B633, Tipo II o III, Fe/Zn 5-8 μm) è stata il rivestimento predefinito per i fissaggi dei supporti industriali in gomma per decenni. Funziona abbastanza bene all'interno. All'esterno o in atmosfere corrosive, è palesemente inadeguato. Il JZP-5.2Supporto antivibrante in gomma sostituisce lo zinco di commodity con un sistema di placcatura in lega di zinco-nichel (Zn-Ni) alcalina contenente il 12-15% di nichel in peso nel deposito, con un rivestimento passivante in cromo trivalente e una guarnizione lubrificante integrale a film sottile. La differenza di prestazioni non è incrementale — è categorica:

Per l'utente finale, il significato pratico è semplice: su un'unità di condensazione sul tetto a 500 metri dall'oceano in un clima subtropicale, i perni zincati standard mostrano ruggine rossa visibile entro 8-12 mesi. I perni JZP-5.2 Zn-Ni rimangono privi di corrosione per oltre 4 anni in condizioni identiche — eguagliando o superando l'intervallo di servizio previsto dell'elemento in gomma stesso.

Geometria di ingresso del perno smussato — Perché 30 gradi contano

I fissaggi filettati sono autocentranti solo quando iniziano dritti. Un'estremità del perno tagliata a squadro fornisce una guida nulla — il primo filetto interno del dado entra in contatto con il primo filetto esterno del perno in un singolo punto, e se l'allineamento angolare è fuori di oltre circa 1,5 gradi per un filetto M10 grosso, il dado si avviterà storto anziché autocorreggersi. In condizioni di cantiere — lavorando sopra la testa, aggirando un alloggiamento del compressore, indossando guanti, in scarsa illuminazione — un perno tagliato a squadro è un incidente di avvitamento storto in attesa di accadere.

IlSupporto antivibrante JZP-5.2 è rettificata di precisione con una smussatura di 30° ±2° (angolo incluso di 60° ±4°) che si estende per 2,5 mm dalla punta del perno. Questo crea una superficie di ingresso conica che svolge due funzioni contemporaneamente: riduce l'area di contatto iniziale del filetto (riducendo la coppia richiesta per il primo innesto) e fornisce una rampa di centraggio fisica che guida l'asse del dado in allineamento con l'asse del perno. In prove di installazione controllate che confrontavano perni M10 tagliati a squadro rispetto a perni smussati a 30°, il design smussato ha ridotto gli incidenti di avvitamento storto da circa l'8% a meno dello 0,5% su 500 installazioni cieche da parte di tecnici che non erano stati informati del test.

Dettagli delle specifiche del filetto:

Acciaio al carbonio 45# — Perché non acciaio inossidabile fin dall'inizio?

Una domanda comune: se la preoccupazione è la corrosione, perché non realizzare i perni in acciaio inossidabile 304 o 316? La risposta coinvolge tre compromessi ingegneristici. Primo, l'acciaio inossidabile ha una minore resistenza allo snervamento rispetto all'acciaio al carbonio medio trattato termicamente (l'acciaio 45# raggiunge uno snervamento di 355 MPa dopo normalizzazione; l'acciaio inossidabile 304 è tipicamente 205 MPa). Per un perno M10 che potrebbe subire momenti flettenti dovuti a disallineamenti dell'attrezzatura, la maggiore resistenza allo snervamento fornisce un margine di sicurezza significativo. Secondo, i perni in acciaio inossidabile creano una coppia galvanica con il telaio dell'attrezzatura in acciaio al carbonio a cui sono imbullonati — il telaio si corrode sacrificalmente, il che è spesso peggio che far corrodere il perno (un perno è sostituibile; un telaio corroso no). Terzo, e soprattutto, il processo di vulcanizzazione tra gomma e acciaio inossidabile è significativamente più difficile rispetto all'incollaggio all'acciaio al carbonio a causa dello strato di passivazione di ossido di cromo sull'acciaio inossidabile — le resistenze di incollaggio sono tipicamente inferiori del 30-40%, introducendo una nuova modalità di guasto all'interfaccia gomma-metallo.

IlSupporto ammortizzatore JZP-5.2 risolve il problema della corrosione a livello di rivestimento (Zn-Ni) anziché a livello di substrato (acciaio inossidabile), preservando i vantaggi meccanici e di incollaggio dell'acciaio al carbonio 45# pur offrendo una resistenza alla corrosione paragonabile all'acciaio inossidabile 304 in esposizione atmosferica.

Dati meccanici completi JZP-5.2

Profili di applicazione critici per la corrosione

• HVAC per alloggiamenti offshore: Atmosfera marina salmastra, 24 ore su 24, 7 giorni su 7. I supporti standard richiedono la sostituzione dei perni ad ogni ciclo di manutenzione preventiva annuale. I supporti JZP-5.2 hanno dimostrato un'integrità dei perni di oltre 3 anni in prove su piattaforme nel Mare del Nord, riducendo i tempi di inattività dell'HVAC di circa il 60%.
• Ventilatori di estrazione fumi in impianti chimici: Vapori di acido cloridrico e solforico a bassa concentrazione nell'atmosfera attaccano la placcatura di zinco entro settimane. Il contenuto di nichel della lega Zn-Ni fornisce una barriera galvanica che lo zinco puro non può offrire. I cicli di sostituzione dei supporti sono stati estesi da 6 mesi a oltre 24 mesi in un caso di studio in un impianto cloro-soda in Louisiana.
• Pompe per stazioni di sollevamento acque reflue: Il gas H2S sopra i pozzetti umidi si combina con un'umidità relativa del 95%+ per creare un microclima gravemente corrosivo. La ferramenta del perno delSupporto antivibrante in gomma è spesso il primo componente a guastarsi — prima della tenuta meccanica della pompa, della girante e persino della voluta in ghisa. La placcatura JZP-5.2 Zn-Ni è specificata quando gli OEM delle pompe rifiutano di garantire guasti dei supporti correlati alla corrosione.
• Carrelli CIP (Clean-in-Place) per alimenti e bevande: I cicli giornalieri di acqua calda e pulizia caustica/acida a 80-85 C creano un ambiente umido e chimicamente aggressivo attorno ai supporti di pompe e motori. Lo strato di passivazione in cromo trivalente sui perni JZP-5.2 resiste ai detergenti alcalini che rimuovono i rivestimenti di conversione convenzionali di zinco-cromato.

Domande e risposte sul servizio sul campo

D: Come posso verificare lo spessore della placcatura Zn-Ni sui pezzi ricevuti?
R: Utilizzare un misuratore calibrato a fluorescenza a raggi X (XRF) secondo ASTM B568. La misurazione deve essere effettuata sulla parte liscia non filettata del perno. L'intervallo accettabile è di 8-12 μm. Valori inferiori a 8 μm indicano una deviazione del processo di placcatura; valori superiori a 12 μm possono influire sull'accoppiamento del filetto. Un rapporto XRF portatile è incluso con ordini superiori a 500 unità.

D: Cosa succede se devo tagliare o modificare la lunghezza del perno sul campo?
R: Il taglio del perno rimuove la placcatura Zn-Ni dalla superficie tagliata ed espone acciaio 45# nudo. Questa superficie svilupperà ruggine rossa entro pochi giorni in condizioni esterne. Se la modifica sul campo è inevitabile, applicare un composto di zincatura a freddo ricco di zinco (minimo 93% di zinco nel film secco secondo ASTM A780) sulla superficie tagliata entro 1 ora dal taglio. Si noti che la modifica del perno invalida la garanzia contro la corrosione.

D: C'è una differenza di coppia tra la prima installazione e una reinstallazione?
R: Sì. Il rivestimento lubrificante integrale è più efficace alla prima installazione. Per la reinstallazione (stesso dado, stesso perno, precedentemente serrato), ridurre la coppia a 27-32 N·m per tenere conto del ridotto coefficiente di attrito dei filetti bruniti. Se si utilizza un nuovo dado su un perno precedentemente installato, tornare alla specifica standard di 30-35 N·m.

D: Come dovrebbero essere orientati i supporti JZP-5.2 — perno verso l'alto, perno verso il basso o orizzontale?
R: IlSupporto ammortizzatore JZP-5.2 è progettato per il carico assiale (compressione) con l'elemento in gomma tra l'attrezzatura supportata e la fondazione. L'orientamento preferito è con il peso dell'attrezzatura che comprime il supporto assialmente. L'orientamento orizzontale (a taglio) è accettabile con carichi fino al 40% della capacità assiale (massimo 32 kg per supporto). Non installare in trazione — il legame gomma-metallo non è classificato per carichi di trazione. Se un'applicazione in trazione è inevitabile, contattare l'ufficio tecnico per un alloggiamento di tipo a cattura.
