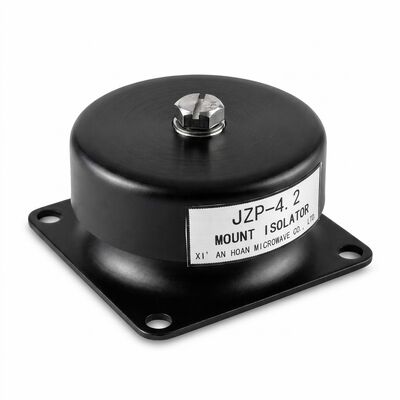

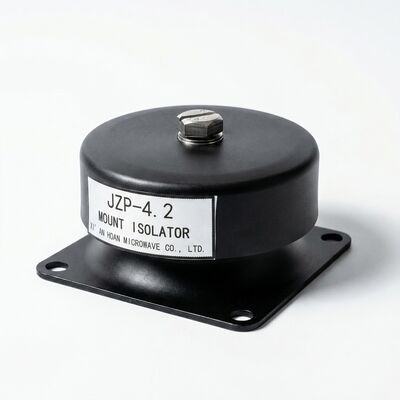

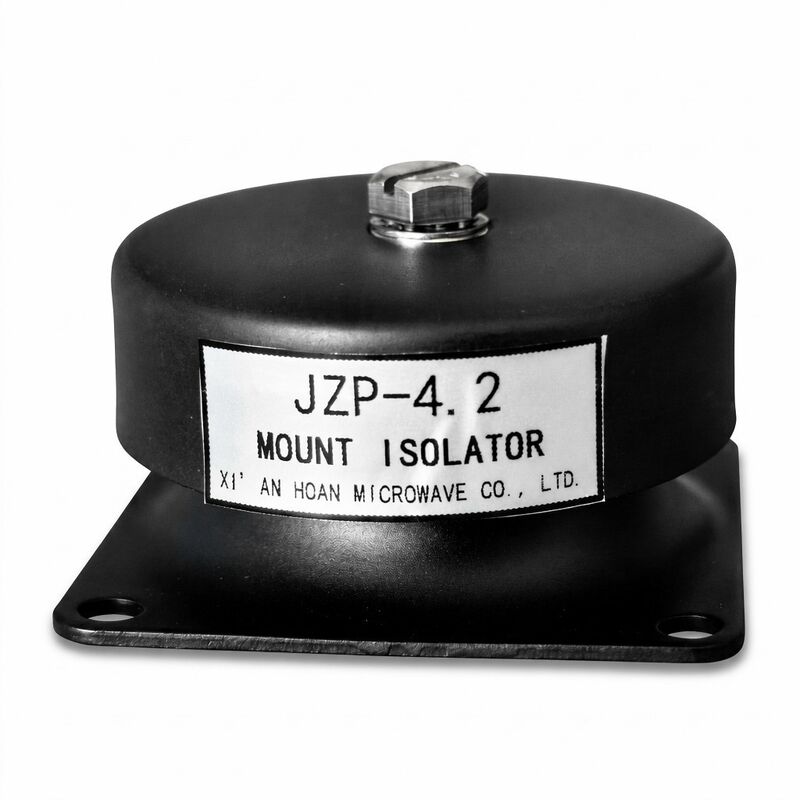

JZP-4.2 Supporto per isolatore di vibrazioni in gomma per recupero ad alto taglio Supporto per ammortizzatore per soppressione della risonanza di macchinari

Perché il recupero a taglio definisce le prestazioni di isolamento a lungo termine

Quando un Supporto antivibrante è sottoposto a forze laterali — dalla coppia di avviamento dell'apparecchiatura, masse rotanti sbilanciate o spinte esterne durante la manutenzione — l'elemento in gomma subisce una deformazione a taglio. Supporti di scarsa qualità sviluppano un cedimento permanente dopo cicli di taglio ripetuti, causando lo spostamento dell'apparecchiatura isolata dal suo allineamento originale. Il Supporto antivibrante in gomma JZP-4.2 è ingegnerizzato con una geometria elastomerica ad alto recupero: dopo 100.000 cicli di taglio all'80% della deflessione massima nominale, il cedimento residuo misura meno di 0,3 mm — ben entro la soglia di 0,5 mm che la maggior parte dei gruppi pompa e compressore allineati con precisione può tollerare senza spessori.

Stabilità laterale — Mantenere le apparecchiature al loro posto

Le macchine leggere sono particolarmente suscettibili allo spostamento laterale perché la massa sospesa è bassa rispetto alle forze di eccitazione. Un pacchetto pompa da 35 kg che si avvia sotto carico può generare forze laterali transitorie superiori a 200 N nei punti di montaggio. Il Supporto antivibrante JZP-4.2 affronta questo problema con un rapporto di rigidità laterale/assiale di 0,8:1 — il che significa che il movimento laterale è solo leggermente più morbido della compressione verticale, a differenza di molti supporti cilindrici in cui la rigidità laterale può essere 3-5 volte inferiore all'assiale. Il risultato: le apparecchiature rimangono centrate sulla loro piastra di base senza la necessità di smorzatori o guide esterni.

Soppressione della risonanza — Risolvere il problema delle macchine leggere

Le macchine leggere presentano una sfida di vibrazione unica: la massa dell'apparecchiatura è sufficientemente bassa che la frequenza naturale montata spesso si colloca tra 8 e 18 Hz — sovrapponendosi direttamente alle comuni velocità di rotazione del motore (1.500 e 3.000 RPM corrispondono a eccitazioni di 25 Hz e 50 Hz). Un Ammortizzatore convenzionale con basso smorzamento (< 0,05 fattore di perdita) amplificherà la vibrazione alla risonanza anziché sopprimerla, potenzialmente triplicando o quadruplicando la forza trasmessa.

Il JZP-4.2 utilizza un meccanismo di smorzamento dipendente dalla frequenza intrinseco alla sua formulazione elastomerica riempita. A basse frequenze (< 15 Hz, inclusa la banda di risonanza del sistema), il fattore di smorzamento (tan δ) sale a 0,18–0,22, fornendo un'efficace soppressione della risonanza. Alle frequenze operative superiori a 25 Hz — dove opera la maggior parte dei macchinari rotanti — tan δ scende a 0,08–0,12, fornendo un isolamento efficiente (tipicamente una riduzione delle vibrazioni dell'85–92% a 50 Hz).

Geometria di installazione e dati dimensionali

Configurazioni di montaggio specifiche per l'applicazione

• Compressori d'aria monocilindrici (0,75–3 kW): Montaggio a quattro punti sotto la sella del serbatoio. Il JZP-4.2 sopprime la modalità di oscillazione a 8–12 Hz che le macchine alternative monocilindriche eccitano durante la fase di compressione. La rigidità laterale impedisce al serbatoio di spostarsi sul pavimento in cemento liscio.
• Piedistalli per pompe centrifughe (0,5–5 HP): Tre o quattro supporti tra la piastra di base pompa-motore e il telaio del piedistallo. L'elevato recupero a taglio previene l'allineamento progressivo tra gli alberi della pompa e del motore — una causa principale comune di guasto prematuro delle tenute meccaniche.
• Unità da banco per centrifughe da laboratorio: L' Supporto antivibrante in gomma smorza la vibrazione di sbilanciamento a 15–30 Hz senza aggiungere massa inerziale che rallenterebbe i tempi di discesa in apertura del coperchio. La stabilità laterale è fondamentale durante la fase transitoria di accelerazione quando il rotore attraversa la sua velocità critica.
• Piccole unità di condensazione HVAC (1–3 TR): L' Ammortizzatore isola le vibrazioni del compressore e della ventola dalle staffe di montaggio a tetto o a parete. Il rapporto laterale/assiale di 0,8:1 gestisce i carichi laterali indotti dal vento senza oscillazioni eccessive.

Domande di verifica delle prestazioni

D: Come viene misurato il recupero a taglio sulla linea di produzione?
R: Ogni lotto viene sottoposto a un test di creep accelerato di 24 ore: carico dell'80% del carico massimo nominale applicato in direzione laterale per 12 ore a 70°C, quindi rilasciato. La deformazione residua viene misurata con un comparatore a ore 2 dopo il rilascio. Le unità che superano 0,35 mm di cedimento residuo vengono respinte.

D: La temperatura influisce sul rapporto di rigidità laterale/assiale?
R: Moderatamente. A -25°C, il rapporto si sposta a circa 0,75:1 (leggermente più morbido lateralmente) a causa dell'aumento del modulo della gomma. A +100°C, si ammorbidisce a circa 0,85:1. Il rapporto rimane nell'intervallo utilizzabile sull'intera banda di temperatura nominale. Non è necessaria alcuna riduzione delle prestazioni entro i limiti specificati.

D: Qual è la durata di servizio prevista in caso di funzionamento continuo 24/7?
R: In un ambiente interno controllato (15–35°C, asciutto, nessuna esposizione chimica), il JZP-4.2 è classificato per 5–7 anni di funzionamento continuo prima di raggiungere 1,0 mm di creep cumulativo. Nelle installazioni esterne o semi-chiuse, prevedere 3–5 anni. Si raccomanda la sostituzione quando la perdita totale di altezza supera 2,0 mm (circa il 7% dell'altezza libera).
