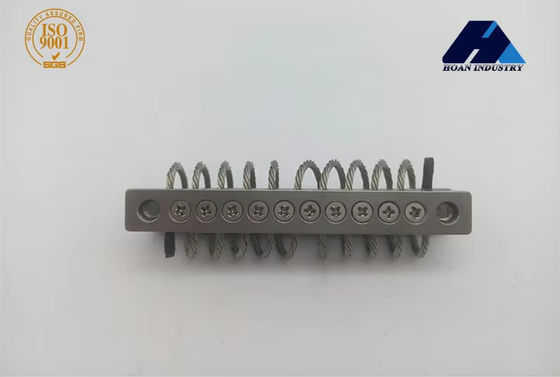

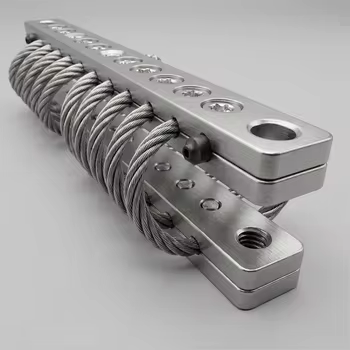

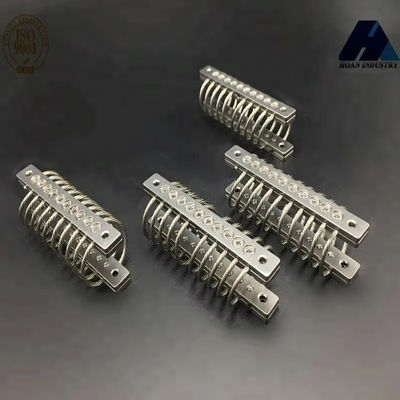

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Riassunto:
Il JGX-0160E-4.8A è un isolante di vibrazione a cardano completamente metallico progettato per il controllo di vibrazione di precisione nelle applicazioni di telecamere UAV compatte.La sua costruzione interamente in metallo elimina completamente i componenti di gomma ed elastomero., offrendo prestazioni di ammortizzazione costanti non influenzate da oscillazioni di temperatura, esposizione ai raggi UV o contatto chimico.Il meccanismo di dissipazione delle vibrazioni proprietario converte l'energia meccanica in calore in millisecondi, fornendo un isolamento intrinsecamente affidabile che non richiede manutenzione durante la vita del prodotto.8 kg di carico con configurazione di montaggio di tipo A è ottimizzato per FPV leggeri e carichi utili di telecamere d'azione.

Performance di carico verticale

45° Performance di carico direzionale

Performance del carico laterale

Meccanismo di ammortizzazione e ingegneria dei materiali

Il JGX-0160E-4.8A ottiene il controllo delle vibrazioni leader nella sua classe attraverso uncostruzioni interamente in metalloL'isolatore...rapido dissipamento dell'energiail meccanismo converte l'energia di vibrazione meccanica in energia termica di basso grado mediante attrito a secco alle sue interfacce di contatto interne,che si dissipa passivamente nell'aria circostante entro 3-5 millisecondi per cicloNon ci sono perdite di fluidi idraulici, elementi elastomerici da rompere e legami meccanici da indossare.prestazioni di ammortizzazione senza manutenzione per l'intera vita operativa dell'UAV.

Le piastre di base sono lavorate a partire da una cassa di lega di alluminio 6061-T6 con una superficie anodizzata dura (Tipo III, conforme al MIL-A-8625).Questo fornisce uno strato di ossido di 50 micron che resiste alla corrosione galvanica quando montato su cornici di droni in fibra di carbonio, un punto di guasto comune con le interfacce acciaio-fibra di carbonioLe viti per il tappo della presa in acciaio legato di grado 12.9 con rivestimento di ossido nero sono fornite come elementi di fissaggio standard, pre-applicate con un filettone di media resistenza per un montaggio resistente alle vibrazioni.

Guida all'installazione

1. Verificare che il peso del carico utile sia compreso tra 1,4 N e 3,4 N (30-70% del carico statico massimo di 4,8 N) per ottenere prestazioni di ammortizzazione ottimali.
2. Selezionare la configurazione di montaggio richiesta (da A a E o tipo S) in base alla geometria del telaio del cardano.altre configurazioni sono disponibili su richiesta.
3. Pulire tutte le superfici di montaggio con alcol isopropilico e applicare una pellicola sottile di composto anti-attacco sui fili di fissaggio se si opera in ambienti con spruzzo di sale.
4. Dopo l'installazione, effettuare una prova di scarico a vibrazione da terra da 5 a 500 Hz per verificare le prestazioni dell'isolamento prima del decollo del volo.

Assicurazione della qualità e conformità alle norme

Ogni isolante JGX-0160E-4.8A è sottoposto a quattro controlli di qualità obbligatori prima della spedizione: (1) ispezione dimensionale con apparecchiature CMM con una precisione di ±0,02 mm rispetto ai disegni di ingegneria;(2) Verifica della tensione del filo a 150% del carico nominale con impostazione permanente zero3) caratterizzazione della rigidità dinamica su una tavola di agitazione elettrodinamica;(4) Ispezione finale visiva e dimensionale con tracciabilità del lotto ai numeri di calore della materia primaIl nostro stabilimento di produzione certificato ISO 9001:2015 mantiene la tracciabilità completa del lotto dalla bobina di acciaio in entrata fino alla numerazione seriale del prodotto finito.

Campi di applicazione

1. UAV per la fotografia aerea e la cinematografia
2. Droni per l'ispezione industriale e il monitoraggio degli asset
3. Piattaforme di indagine agricola di precisione
4. Montaggi di carico utile per LiDAR e immagini termiche
5. FPV Racing & Freestyle Quadcopter
6. Sistemi di ricerca e soccorso con droni
