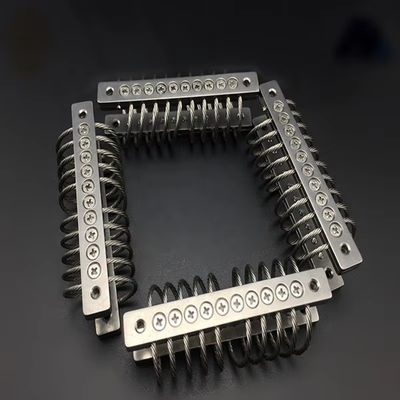

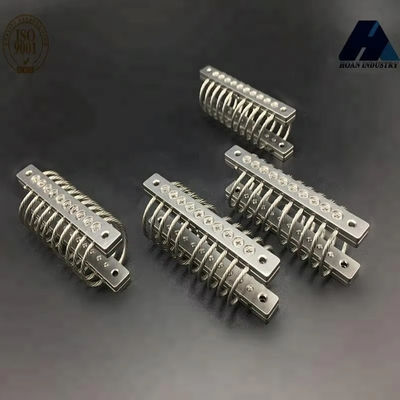

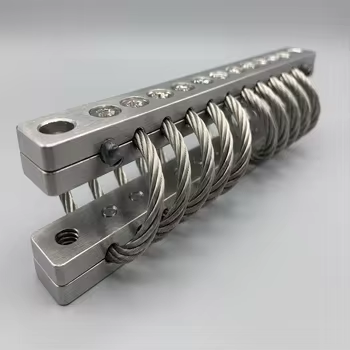

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Riassunto:
Il JGX-0160E-4.8B ridefinisce l'isolamento dalle vibrazioni del cardano degli UAV eliminando la manutenzione come vincolo di progettazione.questo isolante richiede zero lubrificazione, zero torsione del bullone e zero sostituzione dei componenti durante la sua vita di servizio di oltre 15 anni.L'architettura di doppia protezione in attesa di brevetto combina un fermo meccanico rigido per l'overtravel con un anello di snubber HNBR secondarioIl modello 4.8B è dotato di montaggio di tipo B con doppia configurazione di barra di montaggio,fornendo una maggiore stabilità laterale per le telecamere cinematografiche professionali di formato medio. MIL-STD-810H qualificato per gli urti e ISO 10813-1 testato contro la fatica a 50 milioni di cicli, il JGX-0160E-4.8B è specificato da appaltatori della difesa, produttori di attrezzature cinematografiche,e integratori industriali di UAV in tutto il mondo.

Performance di carico verticale

45° Performance di carico direzionale

Performance del carico laterale

Architettura della doppia protezione e ingegneria dell'affidabilità

L'innovazione che definisce il JGX-0160E-4.8B è il suo ridondantedoppia protezioneIl primo stadio è costituito dall'elemento isolante del filo di ferro stesso, che gestisce le normali vibrazioni di funzionamento attraverso l'ammortizzazione da attrito secco interno.Lo stadio secondario si attiva solo quando lo spostamento dell'isolatore supera l'85% del suo percorso massimo., impedendo meccanicamente ulteriori deflessioni. Allo stesso tempo, un anello di snubber HNBR (gomma nitrile butadiene idrogenata) assorbe l'energia residua di impatto,con caratteristiche di fermo morbido che proteggono il carico utile da forti urti meccaniciQuesta architettura a doppio strato è particolarmente importante per i gimbal di livello cinematografico che trasportano pacchetti di telecamere del valore di 20.000 dollari, dove un solo atterraggio forzato potrebbe distruggere attrezzature insostituibili.

Ilsenza manutenzioneLa progettazione è realizzata attraverso tre scelte ingegneristiche: in primo luogo, le superfici in acciaio inossidabile 304 elettrolittrate eliminano le micro crepe in cui la corrosione inizia tipicamente,e lo strato di ossido passivo si risanerà se graffiatoIn secondo luogo, the isolation element is pre-tensioned at the factory to 120% of the maximum rated static load and heat-set at 350°C for 4 hours—this stress-relief process eliminates the initial settling and bolt loosening that plague un-treated wire rope assembliesIn terzo luogo, tutte le interfacce dei dispositivi di fissaggio sono dotate di serrature a molla elicoidali (DIN 127B) e sono pre-applicate con un threadlocker anaerobico di media resistenza.torsionato una volta, e poi ignorato per il resto della vita operativa dell'UAV.

Procedura di installazione e messa in servizio

1. Verificare che il peso effettivo del carico utile sia compreso tra 2,4 N e 3,4 N (50-70% del carico nominale di 4,8 N) per un impiego ottimale delle fasi di protezione primaria e secondaria.
2. Il disegno simmetrico fornisce uguale rigidità laterale in entrambe le direzioni, fondamentale per una prestazione equilibrata del cardano.
3. Installare i dispositivi di fissaggio M4 a 3,0 N·m utilizzando una chiave inglese a coppia calibrata.
4. Eseguire una prova a terra prima del volo: deviare manualmente il carico utile fino a raggiungere la massima velocità in tutti e tre gli assi e verificare una resistenza graduale senza vincoli o scatti metallici.
5. Registra la data di installazione e il numero di serie. L'isolatore non richiede manutenzione programmata; si raccomanda un'ispezione visiva a intervalli di 500 ore di volo per verificare danni fisici accidentali.

Test di validazione e certificazione

Le unità di produzione JGX-0160E-4.8B sono sottoposte a un protocollo di verifica della qualità in cinque fasi: (1) verifica dimensionale della macchina di misurazione a coordinate (CMM) con una precisione di ± 0,015 mm;(2) Verifica della pretensione su una cella di carico calibrata con 0accuratezza a scala completa dello 0,5%; (3) caratterizzazione dinamica su un agitatore elettrodinamico a 10 kN che spazza da 5 a 3000 Hz ad un'accelerazione di ingresso di 0,5 g;(4) Prova di prova di carico funzionale al 100% al 150% del carico nominale con criterio di superamento di deformazione permanente zero(5) campionamento statistico di controllo dei processi (SPC) per la resistenza alla corrosione con spruzzo di sale per lotto.equivalente a circa 28Il prodotto è conforme alla norma ISO 9001:2015, CE, RoHS e certificazioni REACH con piena divulgazione dei materiali disponibili per la conformità agli appalti di difesa.

Campi di applicazione

1. Gimbali per telecamere professionali per cinema e trasmissione
2. UAV di frontiera e della guardia costiera di lunga durata
3. Droni di precisione per l'agricoltura e il monitoraggio delle colture
4. Piattaforme di ispezione delle linee elettriche e dei gasdotti
5. UAV per la ricerca atmosferica e il monitoraggio del tempo
6. Sistemi tattici ISR (intelligence, surveillance, reconnaissance)
7. Droni per l'ispezione di impianti petroliferi e di gas offshore
