Isolatore di vibrazione della telecamera

GR3-22A-A Isolatore di vibrazione per l'assorbimento di energia da corda di filo d'acciaio

Name: GR3-22A-A Isolatore di vibrazione per l'assorbimento di energia da corda di filo d'acciaio
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR3-22A-A
Availability: InStock

Marchio:	Hoan
Numero di modello:	GR3-22A-A
MOQ:	4
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9001:2015

Documento:

GR series.pdf

Accessori:

Non

Tipo di installazione:

Orizzontale/verticale

Resistenza agli shock:

20 g/11 ms

Tipo di montaggio:

Fine del ciclo

Costruzione di fili di filo:

7x19

Rapporto di ammortizzazione:

0,5

Dimensione del filo di montaggio:

Formato di disegno:

DWG e PDF

Produttore:

Compagnia Hoan

Prodotto relativo:

Ammortizzatore di Backdraft

Industrie applicabili:

Energia e miniere

Certificazione del prodotto:

ISO 9001

Peso:

2,2 kg

Intervallo di isolamento dalle vibrazioni:

0.5 a 10 Hz

Axial Stiffness:

50N/mm

Evidenziare:

Ammortizzatore di vibrazioni d'acciaio del cavo metallico

isolatore di vibrazione della fotocamera con assorbimento di energia

Isolatore di vibrazioni GR3-22A-A per telecamere

Descrizione del prodotto

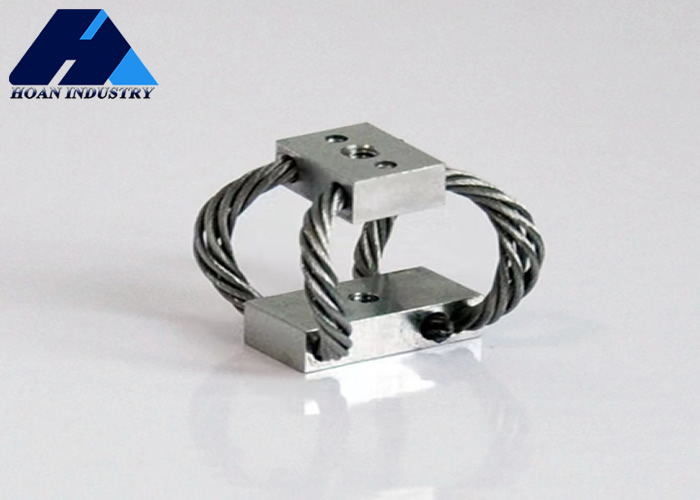

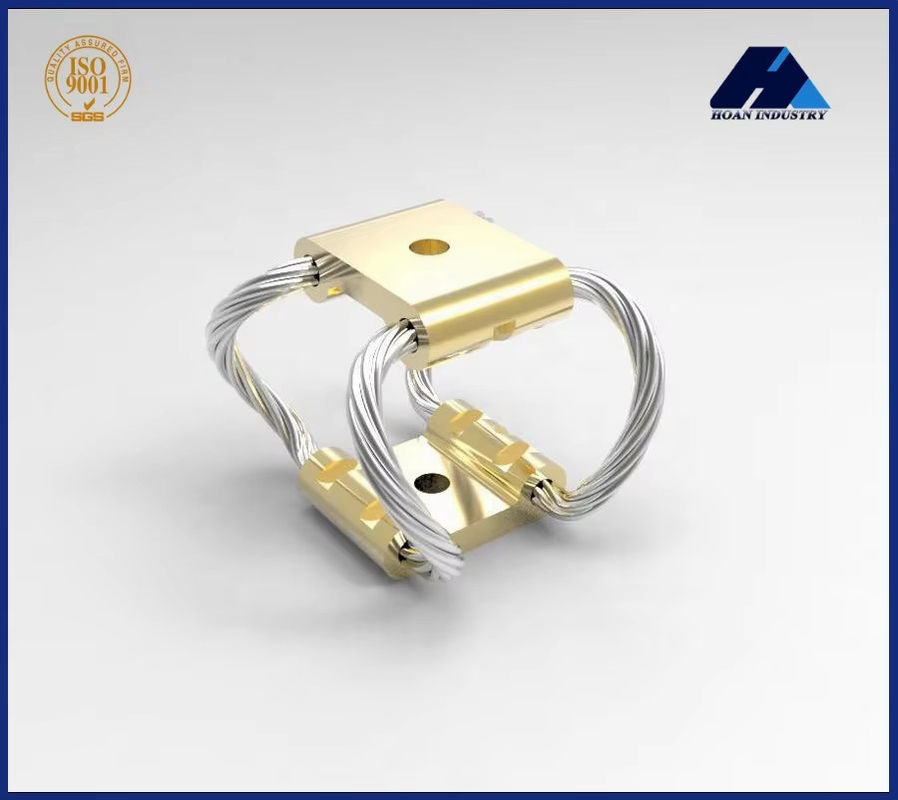

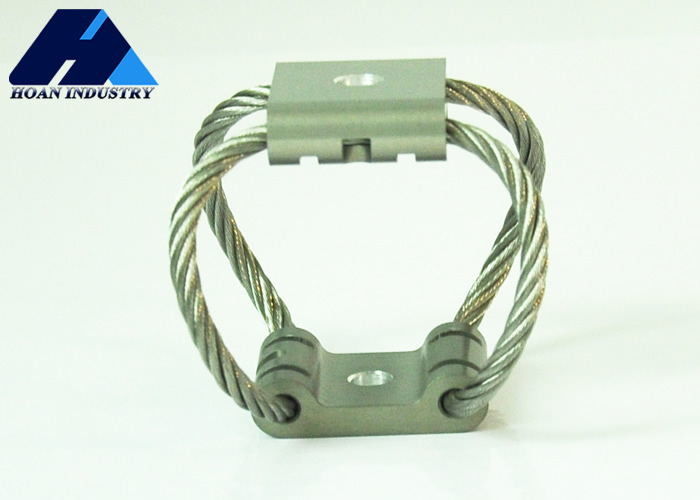

Isolatore di vibrazioni a fune metallica a forma di farfalla GR3-22A-A

Struttura a doppio arco per l'assorbimento di energia e la resistenza agli urti

Specifiche del prodotto

Attributo	Valore
Accessori	NEt
Tipo di installazione	Orizzontale/Verticale
Resistenza agli urti	20g/11ms
Tipo di montaggio	Estremità ad anello
Costruzione fune metallica	7x19
Rapporto di smorzamento	0.5
Dimensione filettatura di montaggio	M3
Formato del disegno	DWG e PDF
Produttore	Hoan Company
Prodotto correlato	Serranda a ritorno
Settori applicabili	Energia e miniere
Certificazione del prodotto	ISO 9001
Peso	2.2kg
Intervallo di isolamento delle vibrazioni	0.5 a 10 Hz
Rigidità assiale	50N/mm

Descrizione del prodotto

Serie GR3

Superare la rigidità con la flessibilità - L'isolatore di vibrazioni a fune metallica a forma di farfalla GR3 della Xi'an Hoan Microwave Co., Ltd. è progettato per ambienti difficili che richiedono resistenza agli urti e isolamento dalle vibrazioni.

Il meccanismo di protezione principale deriva dalle sue caratteristiche di smorzamento non lineare isteretico. Quando l'apparecchiatura subisce impatti improvvisi, la speciale rete di funi metalliche risponde rapidamente, convertendo l'energia cinetica in energia termica per la dissipazione. Questo processo riduce significativamente l'accelerazione di picco dell'impatto trasmessa all'apparecchiatura protetta.

La struttura a doppio arco a forma di farfalla offre uno spazio di deformazione e percorsi di distribuzione dell'energia superiori, disperdendo efficacemente i carichi da impatto e prevenendo la concentrazione di stress. Rispetto ai tradizionali cuscinetti di isolamento dalle vibrazioni in gomma o alle molle metalliche, GR3 offre un elevato smorzamento, un'ampia capacità di deformazione e caratteristiche anti-sovraccarico.

Diagramma del modello

Curva carico statico

Specifiche tecniche

N.	Modello	Carico statico massimo (N)	Deflessione massima (mm)	Kv(Vibrazione) (KN/m)	Ks(Shock) (KN/m)
1	GR3-30A-A	30	7.1	24	12
2	GR3-22A-A	22	10.4	12	6.1
3	GR3-18A-A	18	14.2	8.4	3.5
4	GR3-11A-A	11	19.3	5.8	1.9

Opzioni materiali

Materiale della piastra di montaggio: è possibile selezionare acciaio inossidabile o alluminio

Opzioni di trattamento superficiale

Anodizzazione bianca: Trattamento superficiale standard che rende la superficie in alluminio più dura mantenendo il suo colore naturale.
Anodizzazione dura: Crea una superficie molto più dura rispetto all'anodizzazione bianca, con un colore più scuro. Consigliato per condizioni di lavoro complesse o speciali.

Domande frequenti

D: Sei un produttore o una società commerciale?

R: Siamo un produttore, non una società commerciale. Produciamo i nostri prodotti nei nostri stabilimenti, garantendo il pieno controllo sulla qualità e sul processo di produzione.

D: Puoi personalizzare i prodotti per noi?

R: Sì, possiamo personalizzare i nostri prodotti per soddisfare le tue esigenze specifiche. Ti preghiamo di contattarci con le tue esigenze.

D: Qual è il tempo di consegna?

R: I campioni richiedono in genere 2-5 giorni. La produzione di massa richiede solitamente 7-20 giorni, con una consegna più rapida quando abbiamo scorte.

D: Posso ottenere dei campioni prima di effettuare un ordine?

R: Sì, gli ordini di campioni sono accettati.

D: Come funziona la spedizione?

R: È disponibile il servizio di spedizione in tutto il mondo. Ti preghiamo di contattarci prima di ordinare poiché i costi di spedizione variano.

D: Offrite sconti per ordini all'ingrosso?

R: Sì, offriamo sconti per ordini all'ingrosso. La percentuale di sconto dipende dalla quantità dell'ordine.
