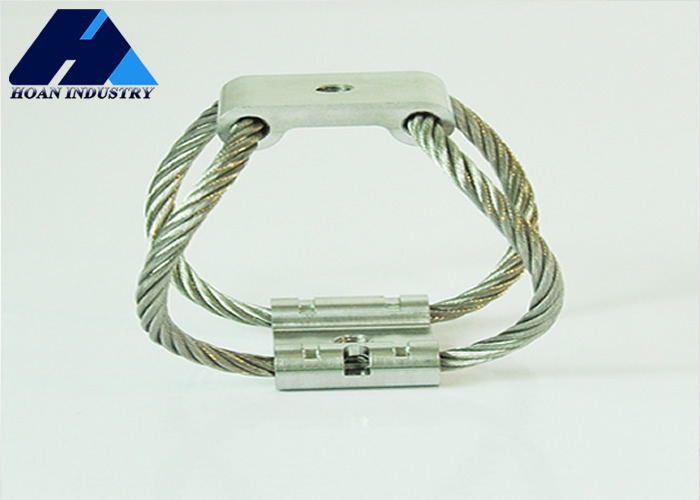

GR3-30A-A Isolatore di vibrazione a filo di acciaio a forma di farfalla
Progettato per strumenti di precisione e stabilità di attrezzature di fascia alta, questo isolante vibratorio presenta un'innovativa struttura a forma di farfalla per una protezione da vibrazioni superiore.
Specificativi del prodotto
| Attributo |
Valore |
| Diametro |
2.4 mm |
| Tipo di impianto |
Verticale |
| Rigidità assiale |
50 N/mm |
| Colore |
Nero |
| Formato del disegno |
DWG e PDF |
| Frequenza di risonanza |
40 Hz |
| Tipo di isolante |
a spirale |
| Larghezza complessiva |
22 mm |
| Rapporto di compressione |
1.2:1 |
| Condizione |
Nuovo |
| Rapporto di ammortizzazione |
0.5 |
| Frequenza di isolamento |
5 a 50 Hz |
| Isolamento dalle vibrazioni |
Fino al 90% |
Descrizione del prodotto

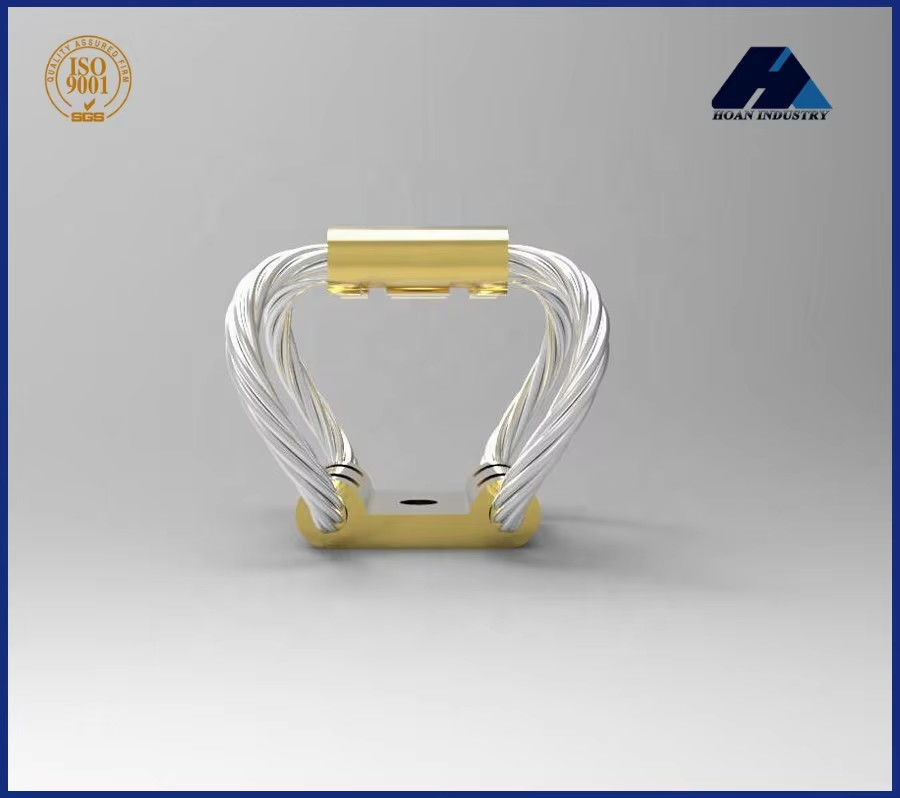

Isolatore di vibrazione a filo di acciaio a forma di farfalla della serie GR3
La serie GR3 di Xi'an Hoan Microwave Co., Ltd. presenta un'innovativa struttura a forma di farfalla che fornisce un eccezionale isolamento dalle vibrazioni per strumenti di precisione e attrezzature di fascia alta.

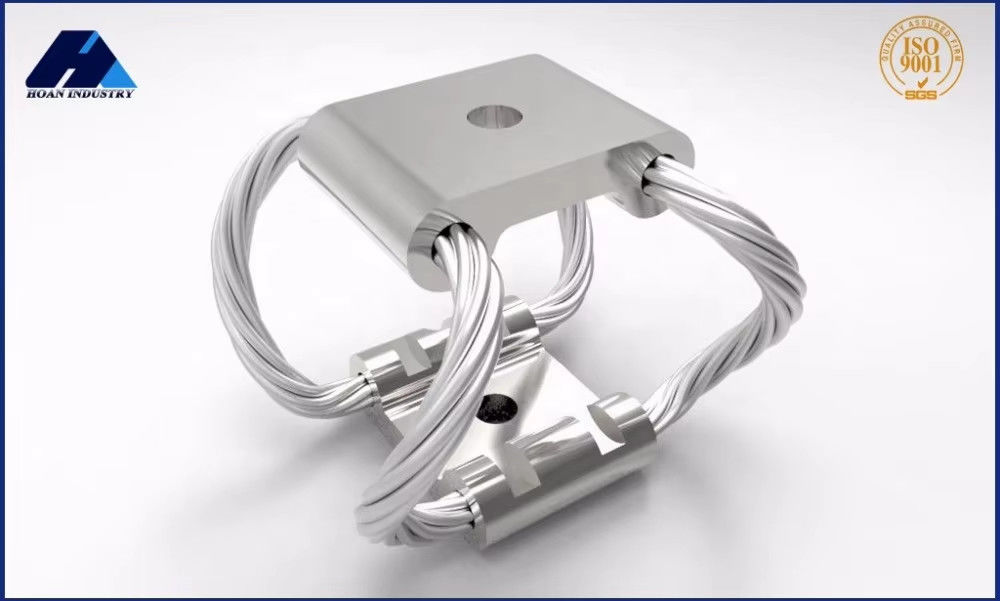

Il design unico della farfalla incorpora più fili di corda di filo speciale in acciaio inossidabile in un preciso disegno a spirale, creando una struttura simmetrica a doppio arco.Questa configurazione fornisce un isolamento da vibrazioni multidirezionali, che assorbe e dissipa efficacemente l'energia delle vibrazioni sia in direzione orizzontale che verticale.
Tra le caratteristiche principali figurano:
- Costruzione speciale in acciaio inossidabile per la resistenza alla fatica, alla corrosione e alla stabilità a lungo termine
- Bassa rigidità con elevate caratteristiche di ammortizzazione
- Eccellente sensibilità alle micro vibrazioni e agli impatti transitori
- Isolamento efficace delle vibrazioni di media e alta frequenza
- Funzionamento affidabile in ambienti complessi, comprese variazioni di temperatura e spruzzo moderato di sale
Diagramma modello
Curva di carico statico
Specifiche tecniche
| - No, no, no, no. |
Modello |
Cargo statico massimo (N) |
Max Deflezione (mm) |
Kv ((Vibrazione) (KN/m) |
Ks ((Shock) (KN/m) |
| 1 |
GR3-30A-A |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
GR3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Opzioni di montaggio
Opzioni di montaggio della stecca:
- Acciaio inossidabile
- Aluminici
Opzioni di trattamento superficiale per le chiusure di montaggio in lega di alluminio:
- Anodizzazione bianca:Trattamento superficiale standard che mantiene il colore naturale dell'alluminio aumentando la durezza
- Anodizzazione dura:Fornisce una durezza significativamente maggiore rispetto all'anodizzazione bianca, con una finitura superficiale più scura.
Domande frequenti
D: Lei è un produttore o una società commerciale?
R: Siamo un produttore, non una società commerciale. Produciamo i nostri prodotti nelle nostre strutture, garantendo il pieno controllo della qualità e del processo di produzione.Questo ci permette di offrire prezzi competitivi e soluzioni personalizzate direttamente ai nostri clienti.
D: Puoi personalizzare i prodotti per noi?
R: Sì, siamo in grado di personalizzare i nostri prodotti per soddisfare le vostre esigenze specifiche.e il nostro team lavorerà con voi per creare una soluzione su misura che si adatti alle vostre preferenze.
D: Qual è il tempo di consegna?
R: I campioni richiedono in genere da 2 a 5 giorni. Per la produzione di massa, il tempo di consegna stimato è da 7 a 20 giorni. La consegna può essere più veloce quando abbiamo l'inventario disponibile.
D: Posso avere dei campioni prima di ordinare?
R: Sì, gli ordini di campione sono accettati.
D: Come va la spedizione?
R: Il servizio di spedizione è disponibile in tutto il mondo. Si prega di contattarci prima di ordinare in quanto i costi di spedizione possono variare.
D: Offrite sconti per gli ordini in blocco?
R: Sì, offriamo sconti per ordini di grandi quantità. La percentuale di sconto può variare a seconda della quantità dell'ordine.
