Luogo di origine:
Cina
Numero di modello:
GR3
Video
Video
Video
riassunto:

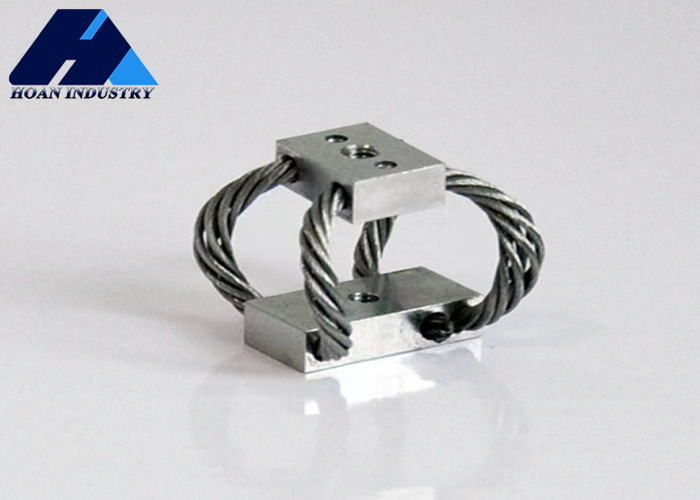

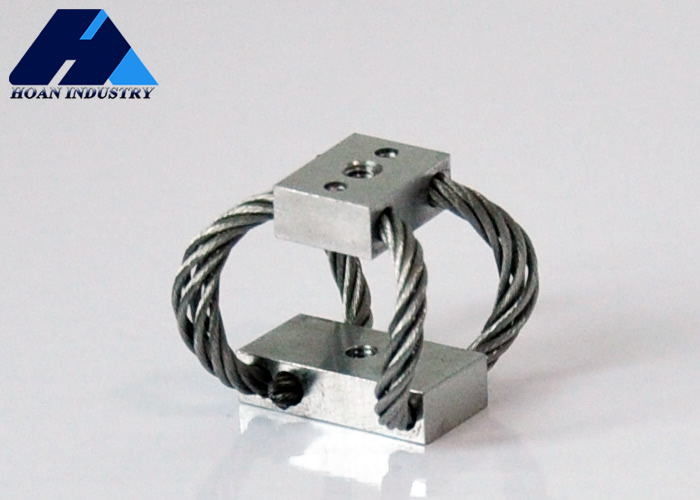

L'isolatore di vibrazione prefabbricato (tipo farfalla GR) è un dispositivo di isolamento dalle vibrazioni efficiente appositamente progettato per ridurre la trasmissione delle vibrazioni causate da varie apparecchiature meccaniche.Questo tipo di isolatore prende il nome dalla sua forma unica di farfalla, progettato per fornire prestazioni ottimizzate di assorbimento delle vibrazioni.
Dimensioni del prodotto
Opzioni di montaggio
Parametro di dimensione:
| Modello di prodotto | Altezza | Peso | Peso unitario | Opzioni di montaggio | Attraverso il buco | Filtro | C'sink |
| GR1-3.3D-A | 19 | 22 | 0.09 | A, B, C, D, E, S | ¢3.3 | M3×0.5 | 90 |
| GR1-2.4D-A | 23 | 24 | 0.10 | ||||
| GR1-1.8D-A | 27 | 27 | 0.11 | ||||
| GR1-1.3D-A | 33 | 30 | 0.12 |
Carico verticale
| Numero di curva | Modello | Cargo statico massimo (N) | Deformazione massima(mm) |
rigidità da vibrazione KN/m) |
rigidità all'impatto ((KN/m) |
| 1 | GR3-30D-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18D-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45 ° carico direzionale:
|
Numero di curva |
Modello | Carico statico massimo(N) | Deformazione massima(mm) | rigidità da vibrazione(KN/m) | Rigidità all'impatto(KN/m) |
| 1 | GR3-30D-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18D-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
Carico laterale:
| Numero di curva | Modello | Carico statico massimo(N) | Deformazione massima(mm) | rigidità da vibrazione(KN/m) | Rigidità all'impatto(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
caratteristica:
1Progettazione innovativa: il design a forma di farfalla migliora la resistenza strutturale dell'isolatore mantenendo al contempo sufficiente flessibilità per adattarsi alle diverse frequenze e ampiezze di vibrazione.
2Isolamento dalle vibrazioni: può isolare e assorbire efficacemente le vibrazioni provenienti dalle attrezzature meccaniche, riducendo l'impatto e il rumore sulle strutture degli edifici o sulle attrezzature circostanti.
3Durabilità e affidabilità: l'uso di materiali di alta qualità e tecnologie di produzione avanzate ne garantisce la durata e la stabilità a lungo termine in vari ambienti.
4. Facile da installare e mantenere: la progettazione modulare rende il processo di installazione rapido e facile, mentre il lavoro di manutenzione è relativamente facile, il che contribuisce a ridurre i costi operativi.
Applicazione:
1Fotografia e videografia
2- rilevamento aereo e cartografia
3- Comunicazione aerea.
